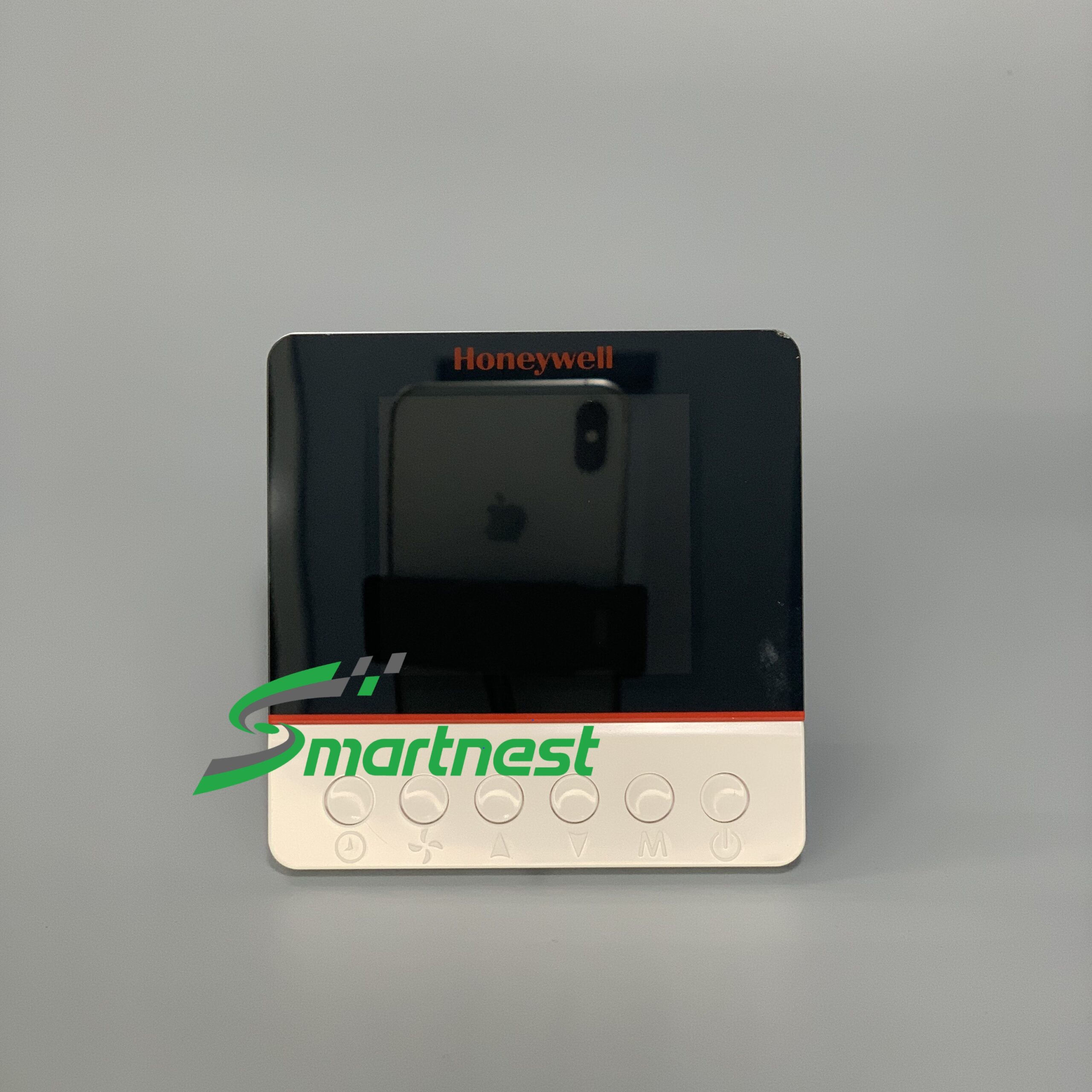

TFM428KN/U Honeywell – Thermostat – Bộ điều khiển nhiệt độ

TFM428KN/U là gì?

Hệ FCU 4 ống có coil lạnh và coil nóng chạy song song, mỗi coil một van riêng. Thermostat vì thế phải có hai ngõ ra van độc lập và logic chuyển đổi tự động giữa chế độ làm lạnh và sưởi mà không cần người can thiệp.

Ngõ đấu cảm biến rời cho phép đặt bộ điều khiển ở vị trí thuận tay (cạnh cửa, đầu giường) trong khi cảm biến nhiệt đặt ở vị trí đại diện cho nhiệt độ phòng. Đây là cách xử lý kinh điển cho phòng có nắng chiếu hoặc luồng gió cục bộ.

Đặc tính sản phẩm

• Hai ngõ ra van độc lập cho hệ FCU 4 ống
• Chế độ occupancy — tự lùi setpoint khi phòng trống
• Ngõ đấu cảm biến nhiệt độ rời, đặt xa bộ điều khiển
• Quạt 3 cấp Low / Medium / High
• Nguồn 90–264 VAC, đấu thẳng lưới 220 V
• Hiển thị 0…60,0 °C bước 0,1 °C, sai số ±0,5 °C tại 25 °C

Thông số kỹ thuật TFM428KN/U

Số liệu trích từ catalog Honeywell TFM Series Fan Coil Thermostat.

Bảng mã dòng TFM và điểm khác nhau

Cách chọn đúng mã

• Hệ FCU 2 ống (một coil dùng chung cho lạnh và nóng theo mùa): chọn nhánh TFM228.
• Hệ FCU 4 ống (coil lạnh và coil nóng riêng, chạy song song): bắt buộc nhánh TFM428 vì cần hai ngõ ra van độc lập.
• Cần đưa nhiệt độ và trạng thái từng phòng về BMS: chọn TFM428KNM/U (Modbus RTU) hoặc TFM428KNB/U (BACnet).
• Cần cảm biến đặt xa bộ điều khiển (ví dụ mặt nạ lắp cạnh cửa, đo nhiệt ở giữa phòng): chọn mã có chữ K hoặc N hỗ trợ cảm biến rời.
• Không cần điều khiển quạt (quạt chạy liên tục): TFM228NNFH/U là bản gọn nhất.

Lưu ý khi lắp đặt và đấu nối

• Nguồn 90–264 VAC nghĩa là dùng thẳng lưới 220 V, không cần biến áp. Nhưng vẫn phải cắt aptomat trước khi đấu — đây là thiết bị điện áp lưới, không phải 24 V.
• Lắp trên hộp âm 86 × 86 mm, cao khoảng 1,4–1,5 m so với sàn, tránh nắng chiếu trực tiếp, tránh vị trí ngay dưới miệng gió cấp.
• Dây đấu 18–26 AWG. Siết đủ lực vào cầu đấu vít; tiếp xúc lỏng ở ngõ ra van là nguyên nhân cháy tiếp điểm phổ biến nhất.
• Nhiệt độ môi trường cho phép chỉ 5…45 °C — không lắp trong phòng kỹ thuật nóng.
• Sau khi cấp điện, để thiết bị ổn định 15–30 phút trước khi đánh giá sai số hiển thị. Sai số công bố ±0,5 °C là tại 25 °C.

Ứng dụng thực tế

• Khách sạn và resort dùng FCU 4 ống, ghép công tắc thẻ từ
• Bệnh viện, phòng khám cần vừa lạnh vừa sưởi quanh năm
• Văn phòng hạng A có coil lạnh và coil nóng riêng
• Phòng có nắng chiếu mạnh — dùng cảm biến rời đặt ở vị trí đại diện
• Căn hộ cao cấp và biệt thự dùng hệ nước nóng trung tâm

Câu hỏi thường gặp về TFM428KN/U

TFM428KN/U khác TFM228N/U ở điểm nào?

TFM428 dành cho hệ 4 ống (hai van riêng cho coil lạnh và coil nóng), còn TFM228 dành cho hệ 2 ống (một van chung). Bản KN còn có chế độ occupancy và ngõ đấu cảm biến rời.

Chế độ occupancy hoạt động thế nào?

Khi tín hiệu occupancy báo phòng trống (thường lấy từ công tắc thẻ từ hoặc cảm biến hiện diện), thermostat lùi setpoint sang mức tiết kiệm. Khi có người, thiết bị quay lại setpoint bình thường.

Có kết nối được BMS không?

Bản TFM428KN/U không có cổng truyền thông. Cần Modbus RTU thì chọn TFM428KNM/U, cần BACnet thì chọn TFM428KNB/U.

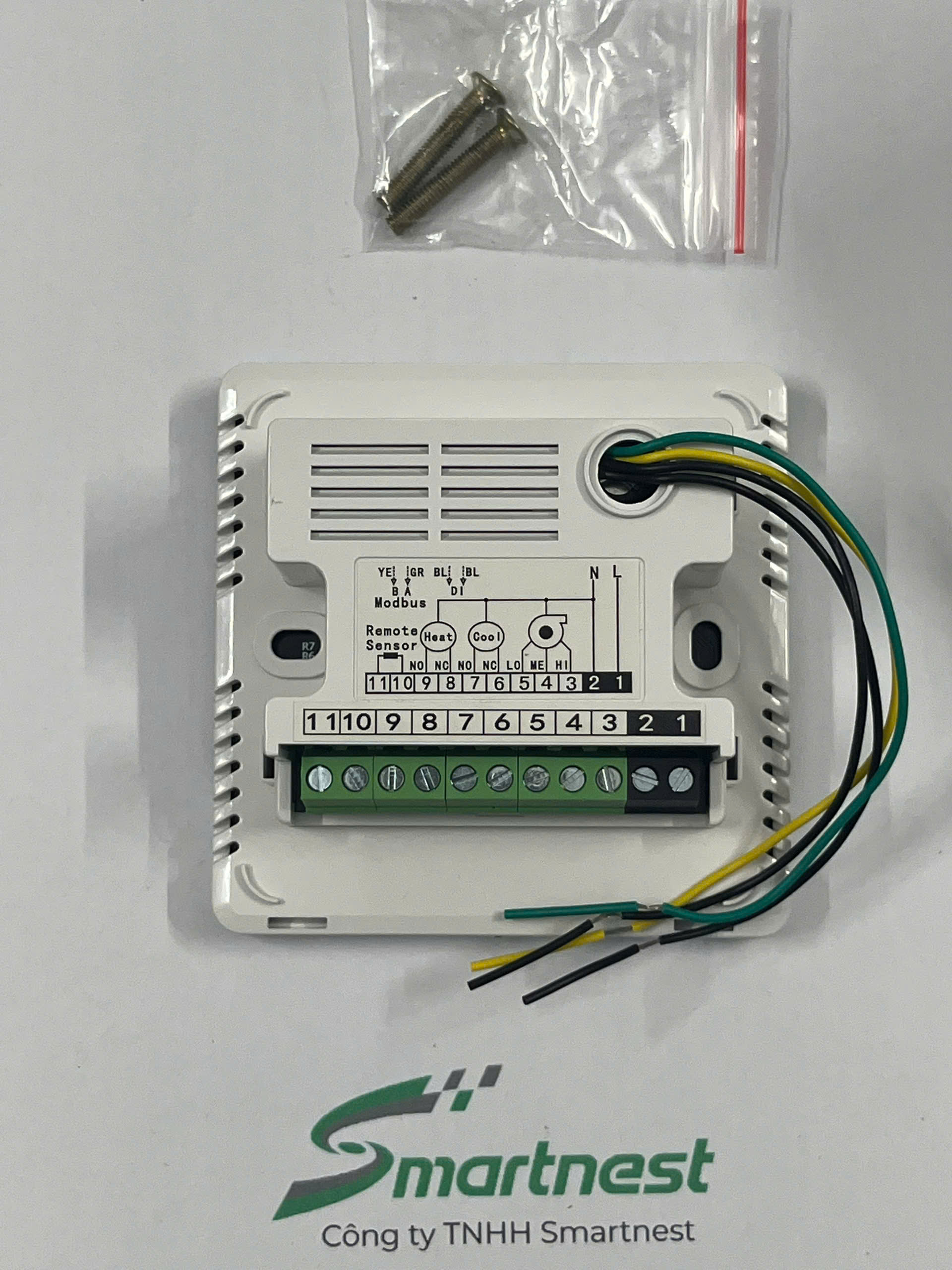

Cảm biến rời đấu vào đâu?

Bản KN có cầu đấu dành riêng cho cảm biến nhiệt độ rời. Đặt cảm biến ở vị trí đại diện cho nhiệt độ phòng, tránh nắng và luồng gió cấp.

Nguồn cấp và dải cài đặt là bao nhiêu?

Nguồn 90–264 VAC 50/60 Hz, cài đặt 5…45 °C, hiển thị 0…60,0 °C bước 0,1 °C, sai số ±0,5 °C tại 25 °C.
