Cảm biến khí CO2 Dwyer CDSN: Thông số, Cách lắp & Cài đặt chuẩn

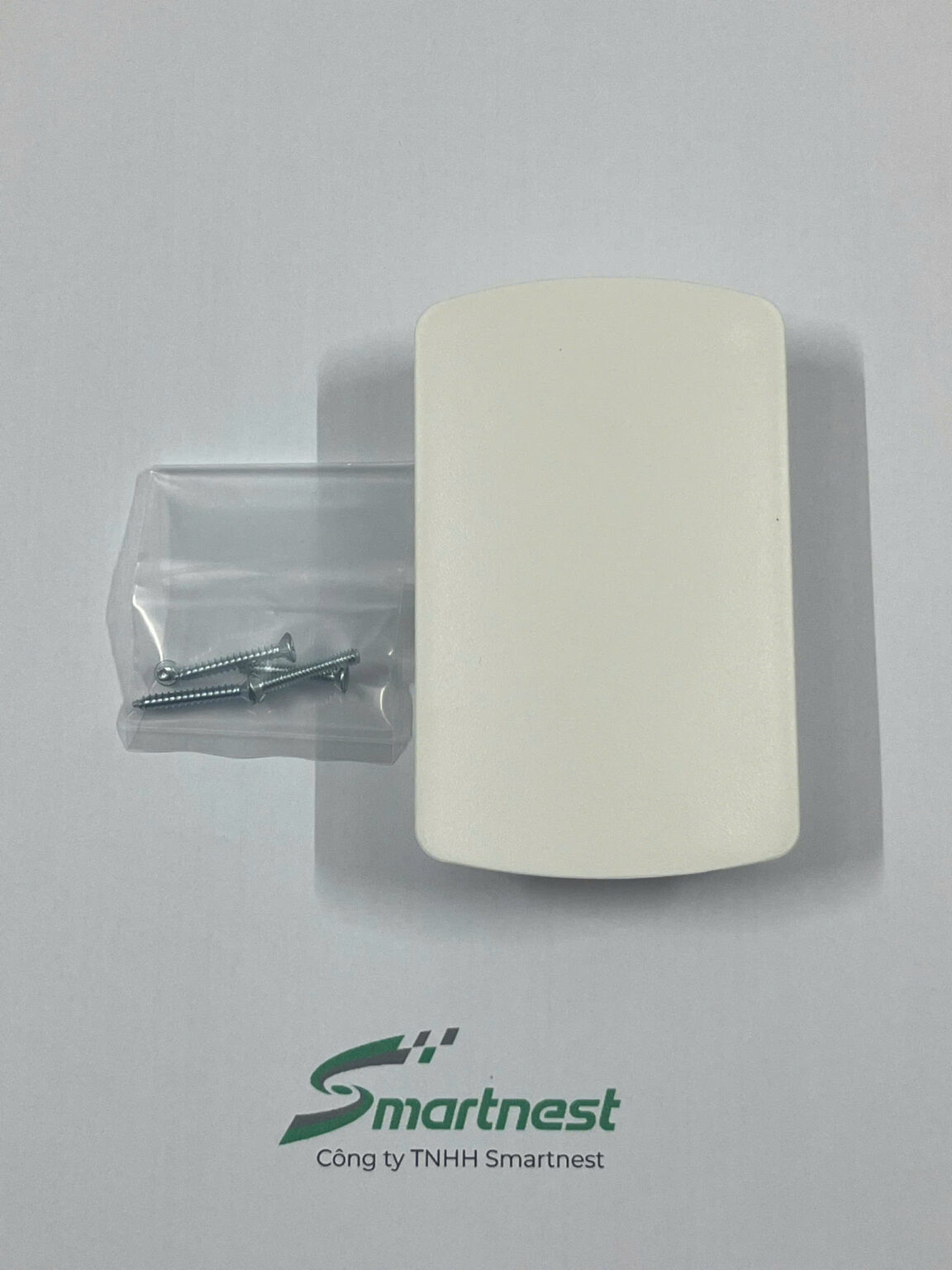

Phòng họp 15 người, điều hòa chạy hết công suất, vẫn có người kêu ngột ngạt và buồn ngủ sau một tiếng. Vấn đề gần như không bao giờ nằm ở nhiệt độ — nó nằm ở lượng khí tươi. CDSN — cảm biến CO2 Dwyer CDSN (carbon dioxide transmitter) — đo nồng độ CO2 trong phòng để hệ thông gió biết lúc nào cần lấy thêm gió tươi và lúc nào thì thôi. Bài này nói về ngưỡng nên đặt, chỗ nên gắn và ngõ ra nên chọn.
Thông số kỹ thuật CDSN
| Chỉ tiêu | Giá trị |
|---|---|
| Dải đo | 0–2000 ppm CO2 |
| Công nghệ | NDIR — hồng ngoại không phân tán |
| Tuổi thọ cảm biến | 15 năm |
| Sai số | ±40 ppm + 3% giá trị đọc (sau 3 tuần chạy liên tục) |
| Thời gian đáp ứng | Dưới 120 giây cho 90% bước nhảy |
| Thời gian khởi động | Dưới 2 phút để chạy; 10 phút để đạt độ chính xác đỉnh |
| Ngõ ra | Chọn tại chỗ: 4–20 mA, 0–20 mA, 0–5 V, 1–5 V, 0–10 V, 2–10 V |
| Nguồn cấp | 24 VAC/VDC ±20%, 50/60 Hz |
| Cảm biến nhiệt độ | ±1 °C tại 25 °C |
| Nhiệt độ làm việc | 0 ~ 50 °C |
| Độ ẩm cho phép | 0–85%, không ngưng tụ |
| Vỏ | Nhựa ABS, NEMA 1 (IP30) |
Ngưỡng CO2 nên đặt bao nhiêu — và vì sao con số 1.000 ppm hay bị hiểu sai
Gần như mọi tài liệu tiếng Việt đều viết “theo ASHRAE, CO2 trong nhà không được vượt 1.000 ppm”. Câu đó không chính xác. ASHRAE 62.1 không đặt giới hạn CO2 nào cả. Con số quen thuộc bắt nguồn từ một phụ lục cũ về cảm nhận mùi cơ thể: CO2 trong phòng cao hơn ngoài trời khoảng 700 ppm thì khách vào phòng bắt đầu thấy mùi. Ngoài trời ~400 ppm, cộng 700 thành ~1.100 ppm — rồi bị làm tròn thành 1.000 và truyền tay như một tiêu chuẩn.
Điều này đổi cách cài đặt: CO2 là chỉ dấu lượng khí tươi trên đầu người, không phải chất độc cần khống chế. Dùng CDSN để điều tiết gió tươi theo số người thực tế, không phải để bật báo động.
| Mức CO2 | Nghĩa là gì | Hệ nên làm gì |
|---|---|---|
| 400–600 ppm | Gần bằng ngoài trời, phòng gần như trống | Giảm gió tươi về mức tối thiểu, tiết kiệm năng lượng |
| 600–900 ppm | Có người, thông gió đang đủ | Giữ nguyên |
| 900–1.100 ppm | Đông dần, bắt đầu có mùi cơ thể | Tăng dần gió tươi |
| Trên 1.100 ppm | Gió tươi trên đầu người không còn đủ | Mở hết van gió tươi |
| Trên 1.400 ppm | Nhiều nghiên cứu ghi nhận giảm khả năng tập trung | Kiểm tra lại thiết kế lưu lượng, không chỉ chỉnh van |
Đặt CDSN ở đâu trong phòng
- Cao 1,2–1,8 m so với sàn — ngang vùng thở của người ngồi và người đứng. Gắn sát trần sẽ đọc ra con số không phản ánh thứ người ta đang hít.
- Tránh xa cửa gió cấp ít nhất 2 m. Đặt ngay dưới miệng gió là đo gió tươi vừa thổi ra — hệ sẽ tưởng phòng luôn thoáng và không bao giờ tăng gió.
- Tránh cửa ra vào và cửa sổ. Mỗi lần mở cửa là một cú tụt giả.
- Không gắn ngay sau lưng chỗ ngồi. Hơi thở phả thẳng vào cảm biến làm giá trị vọt lên vô lý.
- Mỗi vùng có chế độ dùng riêng cần một cảm biến riêng. Phòng họp và khu làm việc mở có mật độ người dao động rất khác nhau.
⚠️ Lưu ý khi nghiệm thu: CDSN cần dưới 2 phút để chạy nhưng 10 phút mới đạt độ chính xác đỉnh, và sai số ±40 ppm + 3% là con số sau 3 tuần chạy liên tục. Đo nghiệm thu ngay khi vừa cấp nguồn rồi kết luận cảm biến sai là vội. Cho chạy ít nhất một ngày trước khi so máy chuẩn.
Chọn ngõ ra nào trong sáu lựa chọn
CDSN cho phép chọn tại chỗ giữa sáu kiểu ngõ ra. Không có lựa chọn nào tốt hơn tuyệt đối — chọn theo thứ bộ điều khiển của bạn nhận được:
- 4–20 mA: chọn khi dây dài trên 30 m hoặc đi chung máng với dây động lực.
- 0–10 V hoặc 2–10 V: phổ biến nhất với bộ điều khiển FCU và VAV. Chọn 2–10 V nếu muốn phát hiện đứt dây — mức 0 V khi đó là lỗi, không phải 0 ppm.
- 0–5 V hoặc 1–5 V: khi ngõ vào analog của PLC chỉ chấp nhận 5 V.
Chọn kiểu nào cũng phải khai scale trong BMS là 0–2000 ppm — lỗi này hay gặp không kém gắn sai chỗ.
⚙️ Vì sao NDIR đáng tiền hơn cảm biến điện hóa
Cảm biến CO2 dùng công nghệ NDIR đo bằng cách chiếu hồng ngoại qua buồng khí — không có phản ứng hóa học nào bị tiêu hao, nên tuổi thọ ghi nhận là 15 năm. Cảm biến khí CO và NO2 thì ngược lại, dùng nguyên lý điện hóa và lõi bị ăn mòn dần: cảm biến khí CO Dwyer CMS300 khoảng 5 năm, còn cảm biến khí CO/NO2 Dwyer GSTA-C chỉ khoảng 2 năm.
Chênh lệch này lớn hơn chênh lệch giá mua rất nhiều: một cảm biến CO2 lắp một lần dùng hết đời tòa nhà, còn cảm biến CO phải thay lõi bốn đến bảy lần trong cùng khoảng đó.
Câu hỏi thường gặp về CDSN
❓ CDSN đo được tối đa bao nhiêu ppm?
2000 ppm — đủ rộng cho mọi ứng dụng thông gió trong nhà. Cần đo tới 5.000 ppm cho nhà kính hoặc kho lạnh thì phải chọn mã khác trong họ CDT.
❓ Có phải hiệu chuẩn định kỳ không?
NDIR ổn định hơn nhiều so với điện hóa. Nhưng tòa nhà có chứng nhận công trình xanh thì đơn vị chứng nhận thường vẫn yêu cầu kiểm tra định kỳ bằng khí chuẩn.
❓ Gắn CDSN trong ống gió hồi được không?
CDSN là bản gắn tường trong phòng. Gắn trên ống gió thì dùng cảm biến CO2 gắn ống gió Dwyer CDT-2D40. Đo trên ống hồi cho giá trị trung bình cả vùng, hợp với AHU phục vụ nhiều phòng.
❓ Cấp nguồn 24 VDC hay 24 VAC?
Cả hai đều được, dung sai ±20%. Tủ đã có nguồn 24 VAC cho van gió thì dùng chung, khỏi thêm bộ nguồn một chiều.
❓ Số CO2 tụt rất nhanh rồi lại vọt lên, có phải cảm biến hỏng?
Thường không. Kiểm tra cảm biến có nằm trong luồng gió cấp hoặc gần cửa ra vào không — hai nguyên nhân này chiếm phần lớn các ca “số nhảy loạn”.
Thông số trong bài lấy từ datasheet CDSN của Dwyer. Hàng SmartNest cung cấp là hàng chính hãng, có CO-CQ đầy đủ, báo giá theo dự án.
