Đồng Hồ Đo Lưu Lượng: Cách Chọn Theo Công Nghệ Và Ứng Dụng
Ba thiết bị đều gọi là “đo lưu lượng” nhưng phục vụ ba việc không liên quan nhau: đồng hồ phao để thợ nhìn tại chỗ khi cân bằng, đồng hồ điện từ để đưa số về BMS, và bộ đo nhiệt lượng để chia hoá đơn. Chọn nhầm nhóm thì thiết bị về mà không dùng được cho mục đích ban đầu. Bài này phân ba nhóm đồng hồ đo lưu lượng (flow meter) theo việc chúng làm, bắt đầu từ mã phao hay dùng nhất là RMC Dwyer đồng hồ đo lưu lượng phao khí và nước.
| Nhóm | Mã | Dải / cỡ | Độ chính xác | Tín hiệu ra | Dùng cho việc gì |
|---|---|---|---|---|---|
| Phao cơ | RMC Dwyer | 40–400 SCFH · 200–1.800 SCFH · 1–10 SCFM, thang 10 inch | ±2% FS | Không (đọc mắt) | Cân bằng nhánh, kiểm lưu lượng khí và nước tại chỗ |
| Phao cơ | RMB Dwyer | 1–600 SCFH khí · bản thang đôi 2–95 LPM, thang 5 inch | ±3% FS | Không | Bản gọn hơn RMC, áp tối đa 100 psi (6,9 bar), tới 54 °C |
| Phao cơ | VFA Dwyer | Thang 2 inch (VFA) · 4 inch (VFB), ren 1/8 inch NPT | VFA ±5% FS · VFB ±3% FS | Không | Thân acrylic trong, nhìn thấy phao — dùng cho khí và chất lỏng tương thích |
| Điện từ | KTM-800 Kometer | Cỡ 6A (1/4 inch) tới 2000A (80 inch), 0,1–10 m/s | Theo cấu hình | Analog / truyền thông | Chất lỏng dẫn điện ≥3 µS/cm, đo hai chiều, đưa số về BMS |
| Điện từ dạng cắm | IEFB-GN-10-R10-COM-LCD Dwyer | Ống 250–900 mm, 0–6 m/s | ±1% FS | BACnet MS/TP hoặc Modbus RTU | Ống lớn đã lắp sẵn, không cắt ống được — lắp dạng insertion |
| Nhiệt lượng | 271UHM | DN50 – DN500, dải 50:1 (tuỳ chọn 100:1) | Class 2 theo EN1434 | Theo cấu hình | Đo năng lượng lạnh thực tiêu thụ để chia hoá đơn từng khách thuê |

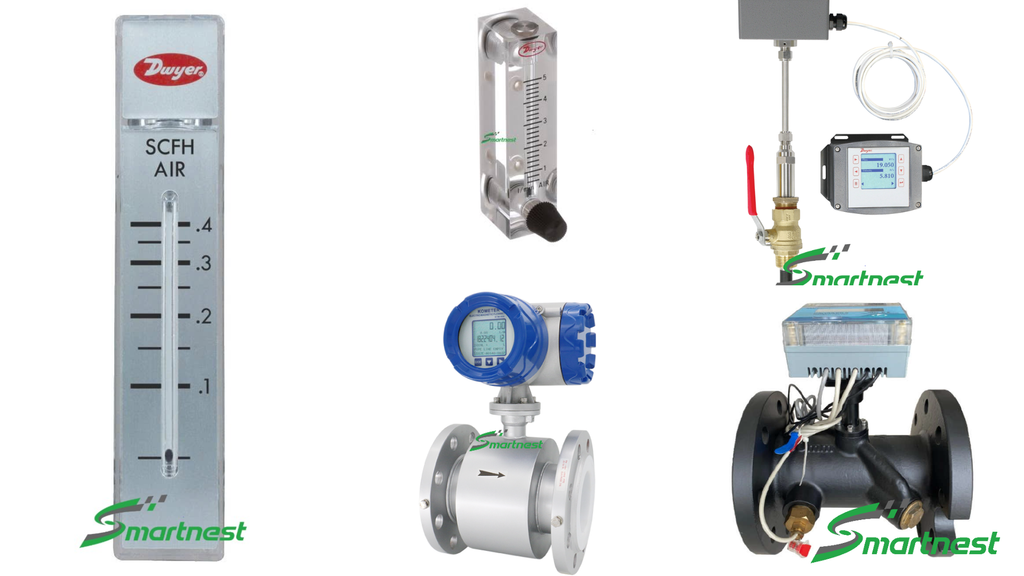

Sáu mã đo lưu lượng và nhiệt lượng đang bán tại SmartNest, xếp theo nhóm công nghệ.
Ba câu hỏi phân loại nhóm đồng hồ đo lưu lượng
- Ai đọc con số này? Thợ đứng tại chỗ khi cân bằng hệ → phao cơ. BMS hoặc phần mềm giám sát → điện từ hoặc dạng cắm có truyền thông. Bộ phận kế toán toà nhà → bộ đo nhiệt lượng.
- Có cắt được ống không? Ống mới hoặc đang thi công thì đặt đồng hồ điện từ dạng thân, chính xác nhất. Ống đã chạy, không cắt được, đường kính lớn thì chỉ còn dạng insertion như IEFB-GN-10-R10-COM-LCD Dwyer đồng hồ đo năng lượng nhiệt dạng insertion.
- Môi chất là gì? Điện từ chỉ đo được chất lỏng dẫn điện — KTM-800 yêu cầu từ 3 µS/cm trở lên. Nước RO, nước tinh khiết và dầu không đo được bằng điện từ; những trường hợp đó dùng phao cơ, siêu âm hoặc turbine.
Phao cơ: chọn chiều dài thang, không chọn theo giá
Ba mã phao trong bảng khác nhau chủ yếu ở chiều dài thang đo, và chiều dài thang quyết định đọc được mịn tới đâu. Thang 10 inch của RMC Dwyer cho ±2% FS; thang 5 inch của RMB Series Dwyer đồng hồ đo lưu lượng Rate-Master thang 5 inch cho ±3% FS; thang 2 inch của VFA Series Dwyer đồng hồ đo lưu lượng acrylic Visi-Float cho ±5% FS. Khi cân bằng nhánh nước lạnh mà chênh lệch giữa các nhánh chỉ 5 – 10%, dùng thang 2 inch thì không phân biệt được nhánh nào đang thừa nước.
Ngược lại, khi chỉ cần biết “có dòng và khoảng bao nhiêu” — ví dụ nhánh nước bổ sung hay dòng khí nén dụng cụ — thì thang 2 inch gọn hơn, chiếm ít chỗ trên giá đỡ và thân acrylic trong suốt cho thấy cả bụi bẩn trong dòng.
⚠️ Lưu ý khi lắp: đồng hồ phao phải lắp thẳng đứng, dòng chảy từ dưới lên, nếu không phao không nổi đúng vị trí. Chừa đoạn ống thẳng khoảng 5 lần đường kính trước và sau. Với đồng hồ điện từ, ống phải đầy nước hoàn toàn — lắp trên đoạn ống đi lên hoặc đoạn thấp nhất của tuyến, đừng lắp ở đỉnh vòng ống nơi dễ tụ khí; một bóng khí đi qua là số đọc nhảy vô nghĩa. Với bản insertion, độ sâu cắm que dò phải đúng theo hướng dẫn: sai độ sâu là sai hệ số quy đổi vận tốc sang lưu lượng.
Đo lưu lượng hay đo năng lượng?
Với hệ chiller, câu hỏi hay bị trộn: chủ đầu tư muốn “đo lưu lượng nước lạnh” nhưng mục đích thật là biết mỗi khách thuê dùng bao nhiêu lạnh. Lưu lượng một mình không trả lời được điều đó — phải có cả lưu lượng và chênh lệch nhiệt độ giữa ống đi và ống về.
271UHM bộ đo công suất lạnh siêu âm làm trọn việc đó: đo lưu lượng bằng siêu âm, đọc hai đầu nhiệt độ, và tính ra năng lượng theo cấp chính xác Class 2 của EN1434 — tiêu chuẩn mà hồ sơ chia hoá đơn thường dựa vào. Dải 50:1 nghĩa là thiết bị vẫn đo đúng khi hệ chạy tải thấp, điều thường xuyên xảy ra ở toà nhà ngoài giờ cao điểm.
Câu hỏi hay gặp
❓ Đồng hồ đo lưu lượng phao có cần bảo trì gì?
Rất ít: kiểm phao không bị kẹt và thân không bị mờ. Với nước có cặn, tháo vệ sinh mỗi 12 tháng. Thân polycarbonate và acrylic không chịu được dung môi mạnh — lau bằng nước, không lau bằng cồn công nghiệp hay acetone.
❓ Vì sao đồng hồ điện từ báo số khi bơm đã tắt?
Thường là ống chưa đầy nước hoặc còn dòng đối lưu nhẹ. Đặt điểm cắt thấp (low flow cutoff) trong cấu hình thiết bị là cách xử lý đúng, thay vì tính thủ công trên BMS.
❓ SCFH, LPM, m³/h — quy đổi thế nào cho đúng?
SCFH là feet khối chuẩn mỗi giờ (cho khí, ở điều kiện chuẩn), LPM là lít mỗi phút, m³/h là mét khối mỗi giờ. Với khí, bắt buộc xem điều kiện áp và nhiệt độ đi kèm — cùng một dòng khí ở 2 bar và ở áp khí trời cho hai số đọc khác nhau. Khi đặt hàng, ghi rõ môi chất, áp làm việc và nhiệt độ để chọn đúng thang, đừng chỉ ghi con số lưu lượng.
❓ Ống đã lắp xong rồi, còn cách nào đo không?
Có hai hướng: dạng insertion khoan một lỗ cắm que dò vào ống, hoặc dạng siêu âm clamp-on kẹp ngoài ống mà không cần khoan. Insertion chính xác hơn và có sẵn truyền thông BACnet/Modbus; clamp-on nhanh và không cần dừng hệ.
