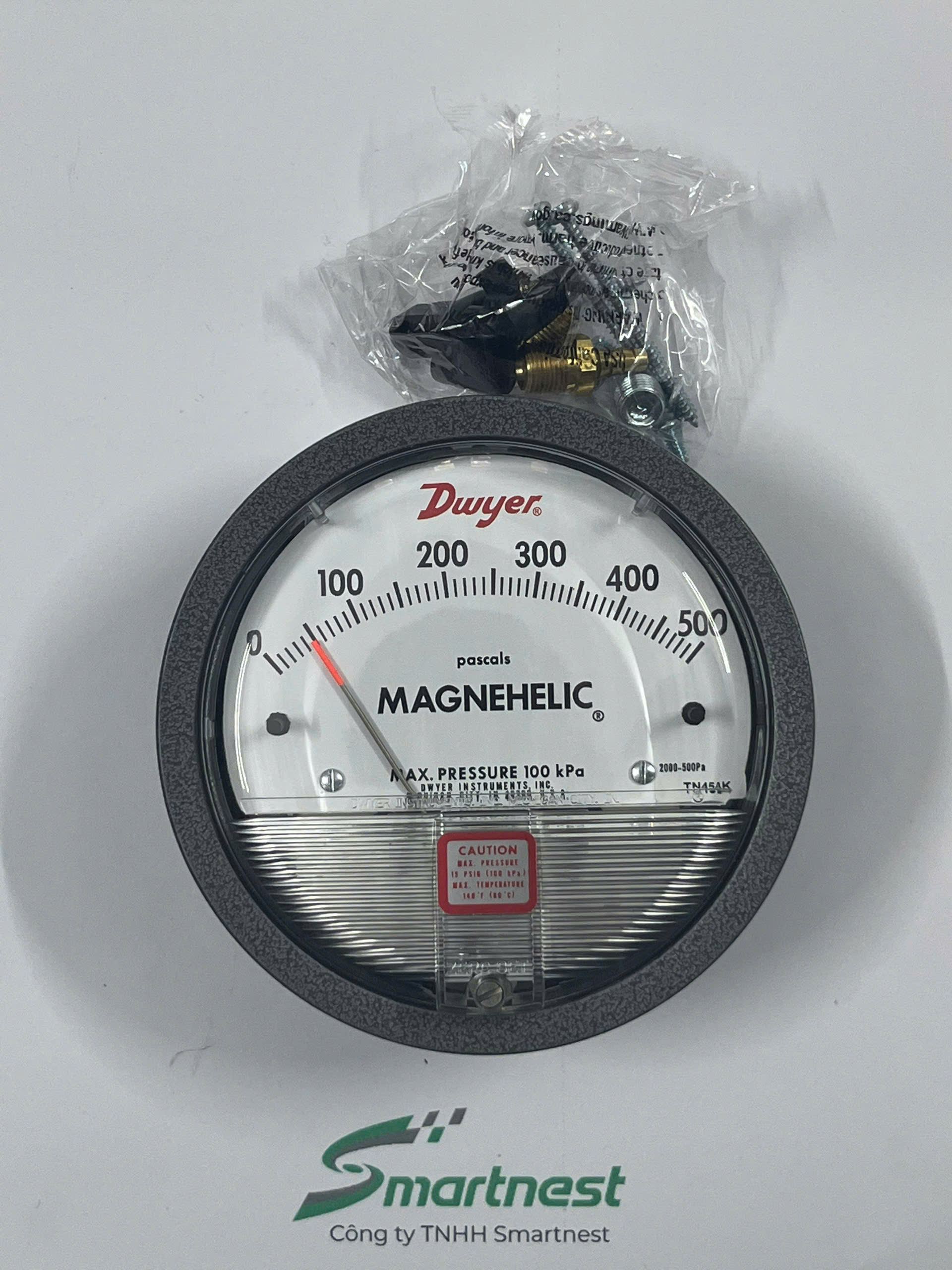

2000-500PA Dwyer – Đồng hồ chênh áp Magnehelic 0–500 Pa
2000-500PA Dwyer là đồng hồ chênh áp Magnehelic® thang 0–500 Pa, sai số ±2%, vỏ IP67, dùng giám sát lọc AHU, quạt và áp suất phòng sạch.
🔹 Model: 2000-500PA
🔹 Dải đo: 0 – 500 Pa
🔹 Độ chính xác: ±2% toàn thang
🔹 Áp làm việc tối đa: 15 psig (1,03 bar)
🔹 Nhiệt độ: -6,67 … 60 °C
🔹 Kết nối: Ren cái 1/8″ NPT
Tính năng nổi bật: Cơ cấu từ tính không ma sát, không dùng chất lỏng nên không lo rò rỉ; mặt 4 inch dễ đọc từ xa; lắp âm tủ hoặc lắp nổi.
2000-500PA Dwyer là đồng hồ đo chênh áp Magnehelic® thang 0–500 Pa, đo áp dương, áp âm hoặc chênh lệch áp của không khí và khí không ăn mòn. Cơ cấu từ tính không ma sát của Dwyer giúp kim phản hồi nhanh, chịu sốc, rung và quá áp; vỏ đạt IP67 nên dùng tốt cho AHU đặt ngoài trời hoặc phòng máy ẩm.
Chênh áp qua bộ lọc tăng dần theo lượng bụi bám; thang 500 Pa đủ rộng để theo dõi từ lúc lọc còn sạch tới ngưỡng cần thay của phần lớn lọc túi và lọc tinh trong AHU — ngưỡng thay cụ thể lấy theo khuyến cáo của nhà sản xuất lọc.
Thông số kỹ thuật 2000-500PA Dwyer
| Thông số | Giá trị |
|---|---|
| Model | 2000-500PA |
| Dải đo | 0 – 500 Pa |
| Độ chính xác | ±2% toàn thang tại 21,1 °C (bản -HA: ±1%) |
| Môi chất | Không khí và khí không cháy, tương thích |
| Giới hạn áp | -20 inHg … 15 psig (-0,677 … 1,034 bar) |
| Bảo vệ quá áp | Nút cao su xả áp tự bật ở khoảng 25 psig (1,72 bar) |
| Nhiệt độ làm việc | -6,67 … 60 °C |
| Mặt đồng hồ | Đường kính 4″ (101,6 mm) |

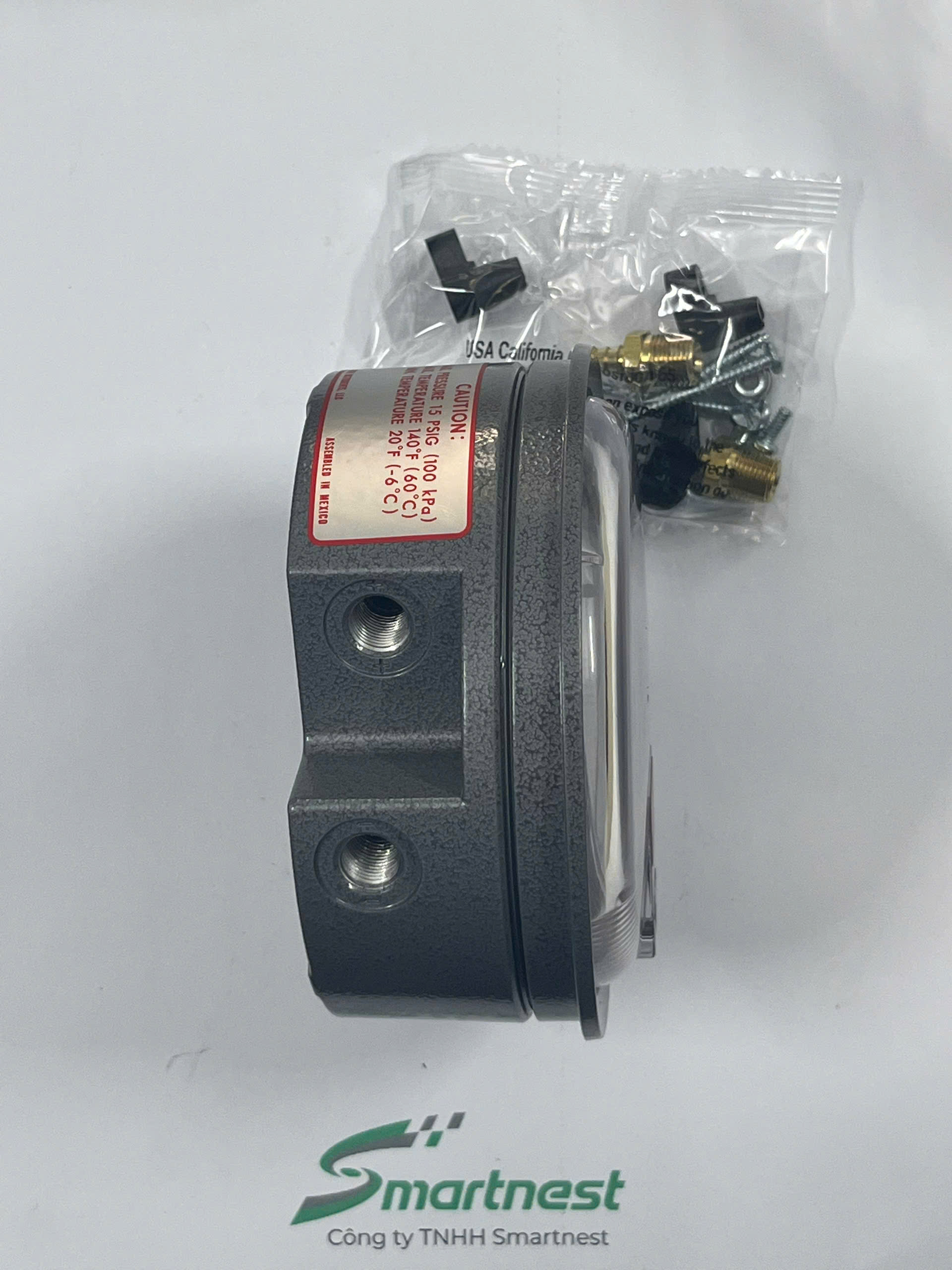

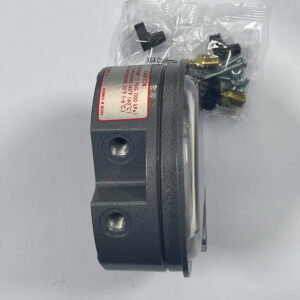

| Kết nối áp | Ren cái 1/8″ NPT, hai cặp cổng cao/thấp áp (mặt bên và mặt sau) |
| Vỏ | Nhôm đúc, mặt acrylic; sơn chịu thử phun muối 168 giờ |
| Cấp bảo vệ | IP67 |
| Hướng lắp | Màng đo ở vị trí thẳng đứng |
| Khối lượng | 510 g |
| Phụ kiện kèm | 2 nút bịt 1/8″ NPT, 2 đầu nối ren sang ống cao su, 3 bộ gá lắp âm tủ |
| Tiêu chuẩn | RoHS II (2011/65/EU) |
Ứng dụng của 2000-500PA Dwyer
- Giám sát chênh áp bộ lọc AHU, PAU, FCU
- Đo vận tốc gió khi dùng kèm ống pitot Dwyer
- Theo dõi áp suất quạt, chân không quạt thổi
- Áp suất ống gió, phòng hoặc tòa nhà; áp dương phòng sạch
Cách lắp 2000-500PA Dwyer để đọc đúng

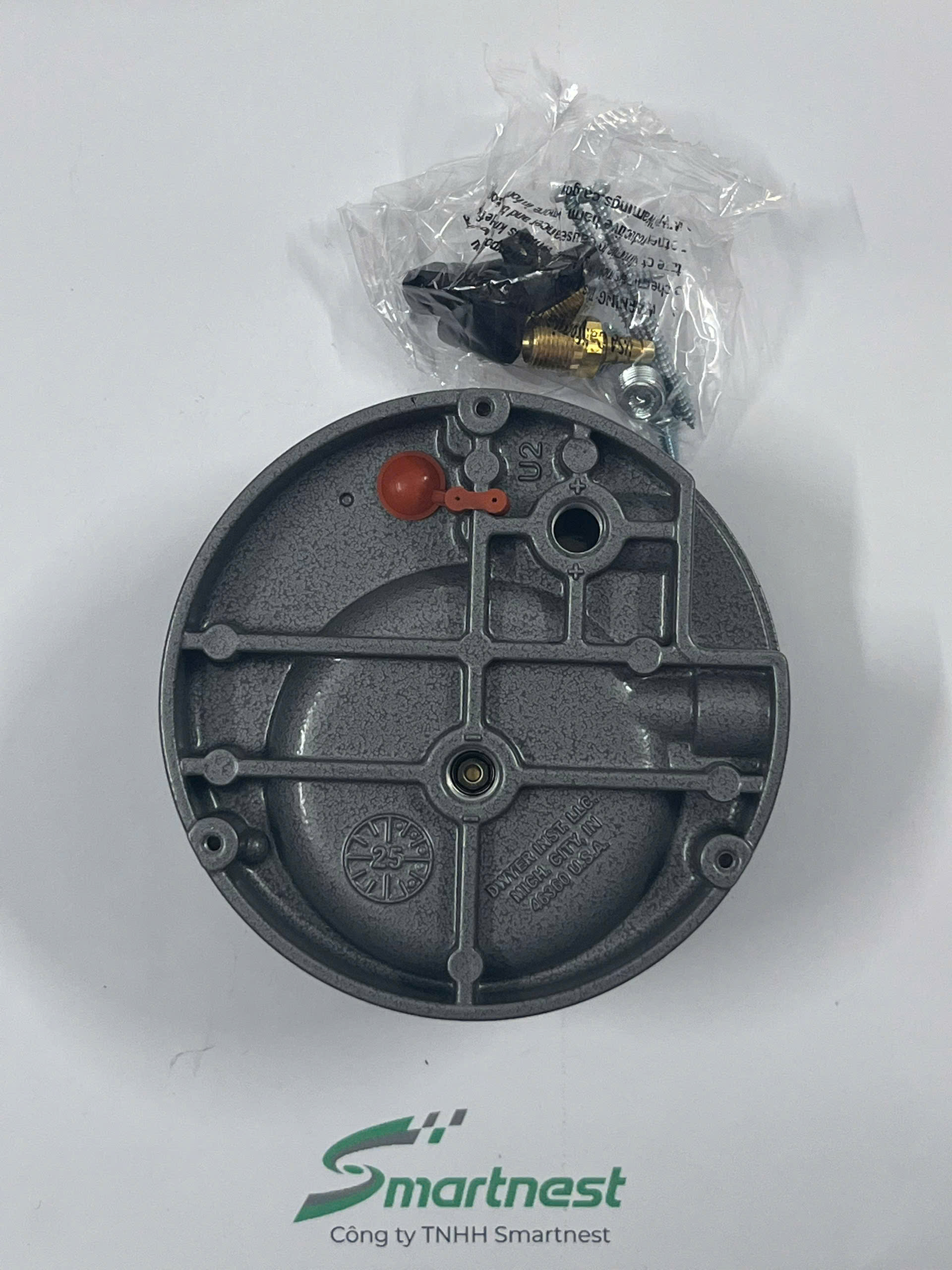

Gắn đồng hồ sao cho màng đo thẳng đứng (mặt đồng hồ đứng) — đây là tư thế hiệu chuẩn của hãng. Nối cổng High về phía áp cao (trước lọc), cổng Low về phía áp thấp (sau lọc); hai cổng còn lại bịt bằng nút kèm theo. Khi lắp nổi, giữ khe hở tạo bởi các chân đệm phía sau để nút xả quá áp hoạt động được. Chỉnh zero bằng vít trên mặt kính khi hai cổng cùng thông khí quyển.
Có thể dùng bộ phụ kiện A-605 (giá gắn nhôm, 2 đầu lấy áp tĩnh, van xả, ống nhôm) để biến đồng hồ thành bộ đo chênh áp lọc hoàn chỉnh.
Chọn thang đo dòng 2000 theo ứng dụng
| Model | Dải đo | Độ chính xác |
|---|---|---|
| 2000-60PA | 0 – 60 Pa | ±4% |
| 2000-250PA | 0 – 250 Pa | ±2% |
| 2000-300PA | 0 – 300 Pa | ±2% |
| 2000-500PA | 0 – 500 Pa | ±2% |
| 2000-750PA | 0 – 750 Pa | ±2% |
| 2000-1000PA | 0 – 1000 Pa | ±2% |
Tài liệu kỹ thuật 2000-500PA Dwyer
| Catalog 2000 Series |
| CE-Approval |
| PCT-Pattern-Approval |
| Datasheet 1 |
| Datasheet 2 |
| Manual 1 |
| Manual 2 |
| Manual 3 |
| Manual 4 |
🤝 Tại sao nên mua 2000-500PA Dwyer tại SmartNest?
SmartNest phân phối 2000-500PA Dwyer chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
