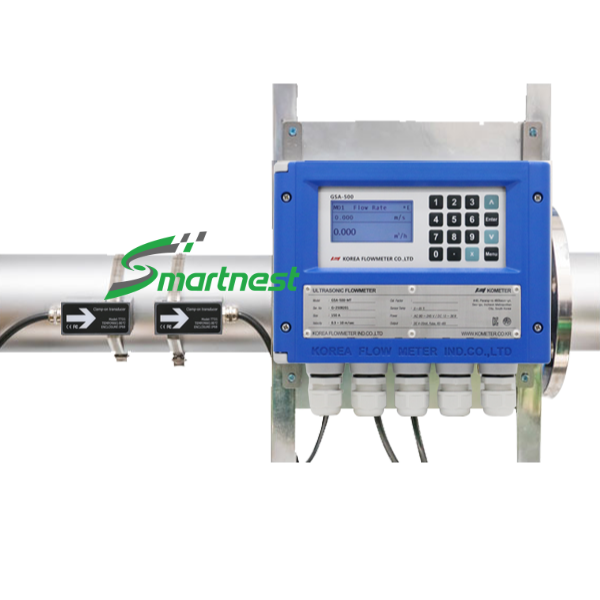

GSA-500 KOMETER – Đồng hồ lưu lượng siêu âm

GSA-500 Series KOMETER là đồng hồ lưu lượng siêu âm dạng kẹp ngoài (Portable Clamp-on type), được thiết kế để đo lưu lượng chất lỏng mà không cần cắt đường ống. Thiết bị có khả năng đo nhiều loại chất lỏng như nước, dầu và hóa chất, phù hợp cho kiểm tra lưu lượng, giám sát hệ thống và các ứng dụng công nghiệp.

🌟 Đặc Tính Kỹ Thuật Nổi Bật

• ✅ Thiết kế Clamp-on: Đo lưu lượng dạng kẹp ngoài, không cần cắt hoặc thay đổi đường ống hiện hữu.
• ✅ Phạm vi đường ống rộng: Hỗ trợ kích thước đường ống từ 15A đến 6000A.
• ✅ Đo nhiều loại chất lỏng: Có khả năng đo nước, dầu, hóa chất và nhiều loại chất lỏng khác.
• ✅ Độ chính xác: Độ chính xác đo đạt ±1.0 % F.S., độ lặp lại ≤0.2%.
• ✅ Dải nhiệt độ: Nhiệt độ môi chất từ -40 °C đến 160 °C; nhiệt độ môi trường từ -40 °C đến 80 °C.

Tổng Quan Về GSA-500 Kometer

GSA-500 là đồng hồ lưu lượng siêu âm (Ultrasonic Flow Meter) của KOMETER, sử dụng phương pháp đo dạng Clamp-on để kiểm tra lưu lượng mà không yêu cầu cắt đường ống. Thiết bị được thiết kế cho nhiều kích thước đường ống, từ đường ống nhỏ 15A đến đường ống lớn 6000A.

Thiết kế không có bộ phận chuyển động giúp giảm nguy cơ hỏng hóc và không gây tổn thất áp suất do bộ phận chuyển động. GSA-500 đồng thời có khả năng đo lưu lượng thấp, vận tốc dòng chảy thấp và cung cấp độ ổn định, độ chính xác trong thời gian dài.

Thiết bị được trang bị màn hình LCD hiển thị các thông tin như lưu lượng (Flowrate), tổng lưu lượng (Totalizer), vận tốc dòng chảy (Flow Velocity) và tổng thời gian (Total Time). Các tín hiệu đầu ra gồm DC 4–20 mA, OCT Output và Relay.

Thông Số Kỹ Thuật

Ứng Dụng Của GSA-500

GSA-500 được sử dụng trong nhiều lĩnh vực cần kiểm tra và giám sát lưu lượng chất lỏng. Các ứng dụng được catalog đề cập gồm:

• Kiểm tra và xác nhận lưu lượng của các đồng hồ lưu lượng hiện hữu.
• Xử lý sự cố và thay thế tạm thời đồng hồ lưu lượng.
• Xác nhận lưu lượng trong hệ thống công nghệ (Process Flow Field Validation).
• Kiểm soát rò rỉ và kiểm tra bơm trong ngành nước.
• Giám sát nước làm mát và nước cấp cho lò hơi trong ngành phát điện hạt nhân.
• Các hệ thống sử dụng nước, dầu, hóa chất và nhiều loại chất lỏng khác.

Hướng Dẫn Lắp Đặt & Sử Dụng

GSA-500 sử dụng phương pháp lắp đặt Clamp-on, trong đó đầu dò siêu âm được bố trí bên ngoài đường ống để thực hiện phép đo. Khi lắp đặt, cần lựa chọn cấu hình đầu dò phù hợp với kích thước đường ống và bố trí vị trí đầu dò theo yêu cầu về đoạn ống thẳng phía trước và phía sau điểm đo.

Catalog cung cấp hướng dẫn về cấu hình đường ống và vị trí đầu dò đối với các trường hợp như co 90°, Tee, côn mở rộng, côn thu, van và bơm. Việc lựa chọn vị trí lắp đặt phù hợp giúp đảm bảo điều kiện đo theo yêu cầu của thiết bị.
