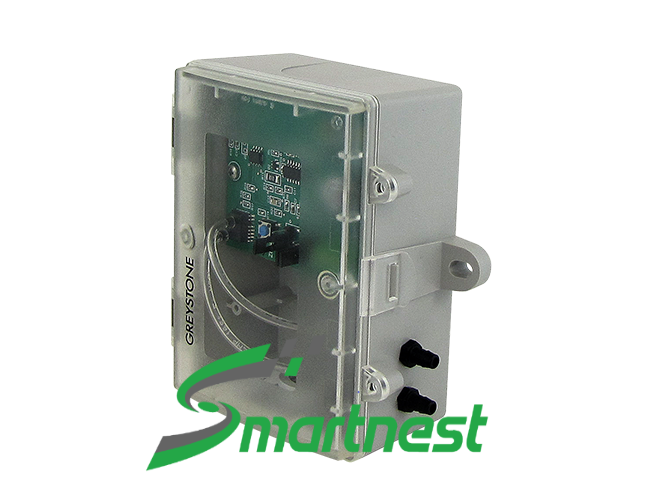

HALP Series Greystone – Cảm biến áp suất thấp độ chính xác cao
HALP Greystone – cảm biến chênh áp gió, dải thấp.
🔹 Kiểu đo: Chênh áp, áp tĩnh, áp động
🔹 Sai số: ±0,5% FSO
🔹 Đáp ứng: 250 ms
🔹 Độ ổn định: <0,5% FSO/năm
🔹 Nguồn: 20 – 28 VAC/VDC
🔹 Điều kiện: 0 – 50 °C
Tính năng nổi bật: Dải thấp cho phép đo chính xác chênh áp lọc gió và áp phòng — chỗ cảm biến dải rộng đọc thiếu phân giải.
HALP Greystone là cảm biến áp suất dải thấp dùng phần tử piezoresistive, đo áp dương, áp âm hoặc chênh áp của không khí và khí trơ sạch. Sai số ±0,5% FSO, đáp ứng 250 ms, có bản hai cổng (LP-X) và bản một cổng (LP-S), đo được cả áp tĩnh, áp động và áp toàn phần.
HALP Greystone dùng ở đâu
Dải thấp và sai số ±0,5% FSO làm cho HALP hợp với các phép đo áp gió nhỏ mà cảm biến thường không đủ độ phân giải: lọc mới còn sạch, áp phòng, áp tĩnh ống gió nhánh.
- Theo dõi chênh áp phin lọc trong AHU
- Áp suất tĩnh ống gió cho hệ VAV
- Đo áp động và áp toàn phần khi ghép với ống pitot
- Áp phòng sạch, phòng áp âm
Thông số kỹ thuật HALP Greystone
| Thông số | Giá trị |
|---|---|
| Kiểu thiết bị | Cảm biến áp suất dải thấp, phần tử piezoresistive |
| Kiểu đo | Chênh áp (LP-X hai cổng, LP-S một cổng), áp tĩnh, áp động và áp toàn phần |
| Sai số | ±0,5% FSO |
| Độ ổn định | Dưới ±0,5% FSO mỗi năm |
| Ảnh hưởng nhiệt | Dưới ±3% trong dải bù nhiệt |
| Dải bù nhiệt | 0 – 50 °C |
| Thời gian đáp ứng | 250 ms |
| Áp chịu được | 40 inch cột nước (100 inch với bản 10 và 20 inch) |
| Áp phá huỷ | 60 inch cột nước (200 inch với bản 10 và 20 inch) |
| Điều kiện làm việc | 0 – 50 °C, 5 – 95% RH không đọng sương |
| Nguồn cấp | 20 – 28 VAC/VDC |
| Tiêu thụ | Ngõ ra dòng: tối đa 20 mA · Ngõ ra áp: dưới 4 mA |
| Vỏ | Nhựa polycarbonate, nắp bản lề có gioăng |
| Phụ kiện | Có đầu lấy áp tĩnh gắn ống gió kèm theo tuỳ chọn |
Lắp đặt và lưu ý
- Bắt thiết bị lên bề mặt phẳng bằng hai lỗ có sẵn ở đế, để cao hơn điểm lấy áp
- Ống dẫn áp dốc xuống về phía điểm lấy áp để nước ngưng không đọng trong ống
- Dùng đầu lấy áp tĩnh gắn ống gió cho phép đo trên ống
- Chỉnh zero sau khi lắp, lúc quạt dừng
Câu hỏi thường gặp
HALP đo được áp âm không?
Được. Dòng HALP đo áp dương, áp âm và chênh áp; bản LP-X có hai cổng, bản LP-S một cổng.
Vì sao không dùng cảm biến dải rộng cho đỡ tốn?
Lọc mới thường chỉ chênh vài chục Pa. Dùng thang rộng thì phần tín hiệu hữu ích quá nhỏ, sai số tuyệt đối lớn, khó đặt ngưỡng thay lọc chính xác.
Có đo được tốc độ gió không?
Có, khi ghép với ống pitot: HALP đo áp động và áp toàn phần, bộ điều khiển quy đổi ra tốc độ gió.
| Mã | Loại thiết bị |
|---|---|
| HADP | Cảm biến chênh áp nước, độ chính xác cao |
| HADP-3VB | Cảm biến chênh áp nước kèm van 3 ngả |
| GLPS-G | Công tắc áp suất nước |
| GADP | Bộ đồng hồ áp suất nước |
| OPV | Cổng lấy áp tĩnh ngoài trời |
| ESF | Cảm biến lưu lượng gió |
| WLDS | Cảm biến rò rỉ nước |
| MSX-W12-PA Dwyer | Cảm biến chênh áp gió, 250–1250 Pa |
| 2000-500PA Dwyer | Đồng hồ chênh áp cơ, 0–500 Pa |
Tài liệu kỹ thuật HALP Greystone
| Catalog HALP (PDF) |
| Hướng dẫn lắp đặt HALP – phần 1 (PDF) |
| Hướng dẫn lắp đặt HALP – phần 2 (PDF) |
