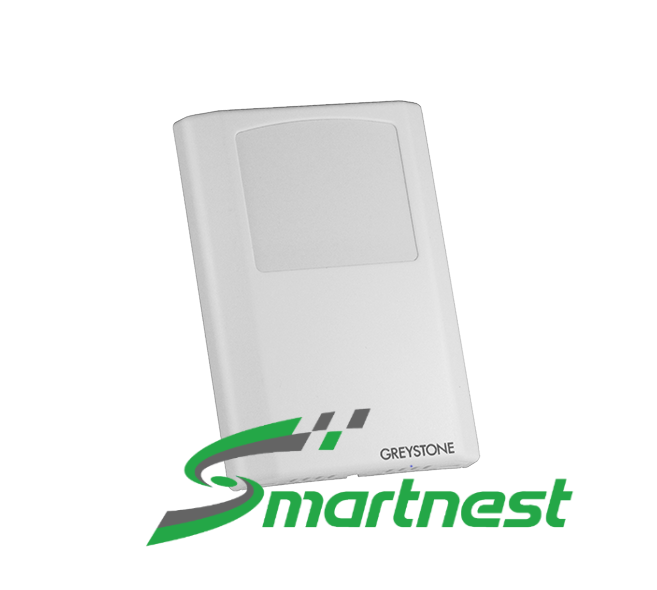

HAHTRC Series Greystone – Cảm biến độ ẩm / nhiệt độ phòng
HAHTRC Greystone – cảm biến độ ẩm nhiệt độ phòng, cảm biến ẩm polymer nhiệt rắn điện dung.
🔹 Đại lượng: Độ ẩm + nhiệt độ
🔹 Dải ẩm: 0 – 100% RH
🔹 Sai số ẩm: ±1% RH (20–80%)
🔹 Ngõ ra: 4–20 mA / 0–5 V / 0–10 V
🔹 Nguồn: 24 VAC/VDC ±10%
🔹 Vị trí lắp: Phòng
Tính năng nổi bật: Ngõ ra chọn bằng jumper nên một mã dùng được cho mọi loại card ngõ vào của DDC.
HAHTRC Greystone là cảm biến độ ẩm và nhiệt độ phòng độ chính xác cao, cảm biến ẩm kiểu polymer nhiệt rắn điện dung, ngõ ra chọn bằng jumper: 4–20 mA, 0–5 V hoặc 0–10 V.
HAHTRC Greystone dùng ở đâu
Độ ẩm phòng ảnh hưởng trực tiếp tới cảm giác tiện nghi và tới thiết bị: ẩm quá cao gây đọng sương, nấm mốc; ẩm quá thấp gây khô rát và phát sinh tĩnh điện trong phòng server. Điểm đo trong phòng cho BMS giá trị thật của không gian thay vì suy đoán từ gió hồi.
- Chế độ air economizer theo enthalpy, giảm tải chiller khi trời mát khô
- Kiểm soát ẩm cho phòng sạch, kho dược, bảo tàng, kho giấy và data center
- Cảnh báo nguy cơ đọng sương trên dàn lạnh và bề mặt kính
- Ghi nhật ký ẩm và nhiệt phục vụ hồ sơ nghiệm thu, chứng nhận công trình xanh
Chọn mã nào trong dòng cảm biến độ ẩm Greystone
Cả dòng dùng chung một loại cảm biến ẩm, khác nhau ở vị trí lắp, số đại lượng đo và kiểu tín hiệu. Quyết định theo ba câu hỏi: lắp ở đâu, có cần kênh nhiệt độ không, và muốn tín hiệu analog hay đi mạng.
| Cần gì | Chọn mã | Vì sao |
|---|---|---|
| Chỉ đo ẩm trong phòng | HAHRC | Vỏ mỏng, lắp trực tiếp lên đế âm tường; có tuỳ chọn nút override, công tắc tốc độ quạt, núm chỉnh điểm đặt |
| Đo ẩm trong ống gió | HAHSDT | Đầu dò inox 230 mm, lọc HDPE 60 micron, thay được tại hiện trường |
| Đo cả ẩm và nhiệt trong ống gió | HAHTDT / HANTDA | Ghép sẵn cảm biến ẩm và RTD Pt1000 hoặc thermistor trên một đầu dò |
| Đo ngoài trời | HAHSOB, HAHTOB, HAHTOS, NTOA, HANTOA | Vỏ chịu thời tiết; bản OB có chụp che nắng và chắn gió tích hợp |
| Đi mạng thay vì analog | HANTDA, HANTOA, HANTRC, NTOA | Một đôi dây RS-485 đọc cả ẩm và nhiệt, tiết kiệm ngõ vào DDC |
| Cần điểm sương và enthalpy | DWOB | Tính sẵn điểm sương, nhiệt độ bầu ướt và enthalpy, không phải tính trong DDC |
Thông số kỹ thuật HAHTRC Greystone
| Thông số | Giá trị |
|---|---|
| Cảm biến ẩm | Polymer nhiệt rắn kiểu điện dung |
| Dải đo ẩm | 0 – 100% RH |
| Sai số ẩm | ±1% RH (20 – 80% RH) hoặc ±2% RH (5 – 95% RH) |
| Thời gian đáp ứng | 15 giây, điển hình |
| Độ trễ | ±1,5% RH tối đa |
| Độ lặp lại | ±0,5% RH điển hình |
| Độ tuyến tính | ±0,5% RH điển hình |
| Độ ổn định | ±1% RH sau 5 năm ở mức 50% RH |
| Cảm biến nhiệt | RTD Pt1000 màng mỏng, IEC 751, alpha 385 |
| Sai số nhiệt độ | Class A ±0,15 °C ở 0 °C · 1/3 DIN ±0,1 °C · 1/10 DIN ±0,03 °C |
| Ngõ ra | 4–20 mA, 0–5 V hoặc 0–10 V, chọn bằng jumper |
| Khả năng tải | Ngõ ra dòng: tối đa 550 Ω · Ngõ ra áp: tối thiểu 10 kΩ |
| Độ phân giải ngõ ra | PWM 10 bit |
| Nguồn cấp | 24 VAC/VDC ±10% (chỉnh lưu nửa chu kỳ, không cách ly) |
Lắp đặt
- Lắp cách sàn 1,4 – 1,5 m, trên tường trong, tránh nắng chiếu và cửa gió cấp thổi thẳng
- Bịt kín lỗ luồn dây phía sau đế để gió trong hộp âm tường không làm lệch số đo
- Không lắp sát thiết bị toả nhiệt hoặc tường có ống nước nóng
- Chờ thiết bị ổn định vài giờ rồi mới so sánh với máy đo cầm tay
| Mã | Vị trí lắp | Đại lượng đo | Kiểu tín hiệu |
|---|---|---|---|
| HAHRC | Phòng | Độ ẩm | Analog 4–20 mA / 0–10 V |
| HAHSDT | Ống gió | Độ ẩm | Analog 4–20 mA / 0–10 V |
| HAHTDT | Ống gió | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HAHSOB | Ngoài trời | Độ ẩm | Analog 4–20 mA / 0–10 V |
| HAHTOB | Ngoài trời | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HAHTOS | Ngoài trời | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HANTDA | Ống gió | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| HANTOA | Ngoài trời | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| HANTRC | Phòng | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| NTOA | Ngoài trời | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| DWOB | Ngoài trời | Điểm sương, nhiệt độ bầu ướt, enthalpy | Analog, 4 đại lượng |
| RHPX-2SDA0-00 Dwyer | Ống gió | Độ ẩm + nhiệt độ | Analog chọn được |
Tài liệu kỹ thuật HAHTRC Greystone
| Catalog HAHTRC (PDF) |
| Chứng nhận CE HAHTRC/HANTRC/HATDDC (PDF) |
| Hướng dẫn lắp đặt HAHTRC (PDF) |
🤝 Tại sao nên mua HAHTRC Greystone tại SmartNest?
SmartNest phân phối HAHTRC Greystone chính hãng, có đầy đủ CO-CQ theo từng lô hàng. Đội kỹ thuật của SmartNest hỗ trợ chọn đúng model theo điều kiện lắp đặt thực tế, kiểm tra sơ đồ đấu nối với bộ điều khiển DDC/BMS và hướng dẫn nghiệm thu tại công trình. Gửi thông số hệ thống hoặc bản vẽ, SmartNest sẽ báo giá theo dự án và tư vấn phương án thay thế tương đương khi cần.
