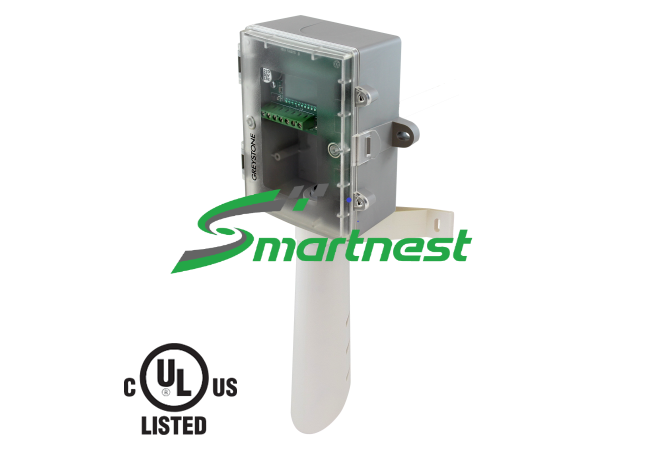

DWOB Greystone – Cảm biến điểm sương ngoài trời kèm chụp che nắng và chắn gió
DWOB Greystone – cảm biến điểm sương ngoài trời, cảm biến ẩm polymer nhiệt rắn điện dung.
🔹 Đại lượng: Ẩm, bầu khô, điểm sương, bầu ướt, enthalpy
🔹 Dải ẩm: 0 – 100% RH
🔹 Dải nhiệt: -30 … 50 °C
🔹 Sai số ẩm: ±2% RH
🔹 Sai số điểm sương: ±1,0 °C
🔹 Vỏ: Có chụp che nắng, chắn gió
Tính năng nổi bật: Tính sẵn điểm sương và enthalpy, DDC không phải lập trình công thức psychrometric.
DWOB Greystone là cảm biến điểm sương ngoài trời, dùng cảm biến ẩm polymer nhiệt rắn và nhiệt điện trở NTC, tự tính ra bốn đại lượng: độ ẩm tương đối, nhiệt độ bầu khô, nhiệt độ điểm sương và nhiệt độ bầu ướt, kèm enthalpy. Vỏ có chụp che nắng và chắn gió tích hợp.
DWOB Greystone dùng ở đâu
Điểm đo ngoài trời là mốc tham chiếu của cả toà nhà: BMS so ẩm và nhiệt ngoài trời với trong nhà để quyết định lấy gió tươi (air economizer), đặt lại nhiệt độ gió cấp theo thời tiết và dự báo nguy cơ đọng sương khi trời nồm.
- Chế độ air economizer theo enthalpy, giảm tải chiller khi trời mát khô
- Kiểm soát ẩm cho phòng sạch, kho dược, bảo tàng, kho giấy và data center
- Cảnh báo nguy cơ đọng sương trên dàn lạnh và bề mặt kính
- Ghi nhật ký ẩm và nhiệt phục vụ hồ sơ nghiệm thu, chứng nhận công trình xanh
Chọn mã nào trong dòng cảm biến độ ẩm Greystone
Cả dòng dùng chung một loại cảm biến ẩm, khác nhau ở vị trí lắp, số đại lượng đo và kiểu tín hiệu. Quyết định theo ba câu hỏi: lắp ở đâu, có cần kênh nhiệt độ không, và muốn tín hiệu analog hay đi mạng.
| Cần gì | Chọn mã | Vì sao |
|---|---|---|
| Chỉ đo ẩm trong phòng | HAHRC | Vỏ mỏng, lắp trực tiếp lên đế âm tường; có tuỳ chọn nút override, công tắc tốc độ quạt, núm chỉnh điểm đặt |
| Đo ẩm trong ống gió | HAHSDT | Đầu dò inox 230 mm, lọc HDPE 60 micron, thay được tại hiện trường |
| Đo cả ẩm và nhiệt trong ống gió | HAHTDT / HANTDA | Ghép sẵn cảm biến ẩm và RTD Pt1000 hoặc thermistor trên một đầu dò |
| Đo ngoài trời | HAHSOB, HAHTOB, HAHTOS, NTOA, HANTOA | Vỏ chịu thời tiết; bản OB có chụp che nắng và chắn gió tích hợp |
| Đi mạng thay vì analog | HANTDA, HANTOA, HANTRC, NTOA | Một đôi dây RS-485 đọc cả ẩm và nhiệt, tiết kiệm ngõ vào DDC |
| Cần điểm sương và enthalpy | DWOB | Tính sẵn điểm sương, nhiệt độ bầu ướt và enthalpy, không phải tính trong DDC |
Thông số kỹ thuật DWOB Greystone
| Thông số | Giá trị |
|---|---|
| Cảm biến ẩm | Polymer nhiệt rắn kiểu điện dung |
| Cảm biến nhiệt | Nhiệt điện trở NTC đã bù đường cong |
| Dải đo ẩm | 0 – 100% RH |
| Dải nhiệt độ bầu khô | -30 … 50 °C |
| Đại lượng tính được | Điểm sương -30…50 °C · Nhiệt độ bầu ướt -30…50 °C · Enthalpy 0 – 340 kJ/kg |
| Sai số độ ẩm | ±2% RH trong khoảng 10 – 90% RH ở 25 °C |
| Sai số nhiệt độ bầu khô | ±0,2 °C trong khoảng 0 – 50 °C |
| Sai số điểm sương | ±1,0 °C ở 40% RH, 25 °C |
| Sai số bầu ướt | ±1,0 °C ở 50% RH, 25 °C |
| Sai số enthalpy | ±2 kJ/kg ở 50% RH, 25 °C |
| Vỏ | Polycarbonate chịu thời tiết, nắp bản lề có gioăng, tích hợp chụp che nắng và chắn gió |
Lắp đặt
- Lắp ở mặt râm, tránh nắng chiếu trực tiếp và tránh hướng gió tạt mưa
- Đầu dò hướng xuống để nước không đọng trong buồng cảm biến
- Tránh miệng xả tháp giải nhiệt, ống khói, quạt hút hầm
- Dùng cable gland và bịt kín đường dây để giữ cấp bảo vệ của vỏ
| Mã | Vị trí lắp | Đại lượng đo | Kiểu tín hiệu |
|---|---|---|---|
| HAHRC | Phòng | Độ ẩm | Analog 4–20 mA / 0–10 V |
| HAHSDT | Ống gió | Độ ẩm | Analog 4–20 mA / 0–10 V |
| HAHTDT | Ống gió | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HAHTRC | Phòng | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HAHSOB | Ngoài trời | Độ ẩm | Analog 4–20 mA / 0–10 V |
| HAHTOB | Ngoài trời | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HAHTOS | Ngoài trời | Độ ẩm + nhiệt độ | Analog 4–20 mA / 0–10 V |
| HANTDA | Ống gió | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| HANTOA | Ngoài trời | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| HANTRC | Phòng | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| NTOA | Ngoài trời | Độ ẩm + nhiệt độ | BACnet MS/TP hoặc Modbus RTU |
| RHPX-2SDA0-00 Dwyer | Ống gió | Độ ẩm + nhiệt độ | Analog chọn được |
Tài liệu kỹ thuật DWOB Greystone
| Catalog DWOB (PDF) |
| Hướng dẫn lắp đặt DWOB (PDF) |
