LSD6B – Limit Switch – Công tắc hành trình Honeywell

LSD6B là gì?

Dòng HDLS (Heavy Duty Limit Switch) khác dòng công tắc hành trình thông thường ở cấu trúc mô-đun: đầu tác động, thân công tắc và hộp đấu dây là ba khối ghép lại. Hỏng một phần thì thay phần đó.

Tiếp điểm là DPDT cắt kép — hai cực, mỗi cực chuyển mạch và cắt tại hai điểm. Cấu hình này chịu dòng tốt hơn và tin cậy hơn tiếp điểm cắt đơn, đặc biệt khi đóng cắt tải cảm.

Cấp bảo vệ rất rộng: IP65/66/67 cùng các cấp NEMA 1, 3, 3R, 4, 4X, 6, 6P, 12 và 13. Cấp NEMA 6P nghĩa là chịu được ngâm nước kéo dài — mức hiếm gặp ở công tắc hành trình.

Đặc tính sản phẩm

• Tuổi thọ cơ khí tới 50 triệu lần thao tác
• Đầu nút nhấn con lăn xoay được theo bước 90°, lắp được bốn hướng
• Tiếp điểm DPDT cắt kép, vật liệu hợp kim bạc tiêu chuẩn
• Cấp bảo vệ IP65/66/67 và NEMA tới 6P (chịu ngâm nước)
• Vỏ kẽm phủ epoxy tĩnh điện, trục inox 303 trên bạc đạn đồng thiêu kết
• Đạt UL, CSA, CE, UKCA và CCC

Thông số kỹ thuật LSD6B

Số liệu trích từ catalog Honeywell MICRO SWITCH HDLS Series.

Những thông số quyết định khi chọn

Cách chọn đúng mã

• Cơ cấu đóng cắt rất nhiều lần trong ngày: tuổi thọ 50 triệu lần của LSD6B là lý do chính để chọn dòng này thay vì công tắc hành trình thông thường (thường 10 triệu lần).
• Môi trường ngâm nước hoặc rửa xịt áp lực: cấp NEMA 6P và IP67 của dòng HDLS vượt xa cấp IP65/IP67 thông thường.
• Nhiệt độ vị trí lắp cao tới 93 °C: dòng này chịu được, trong khi SZL-VL chỉ tới 60 °C và SZL-WL tới 80 °C.
• Kiểm tra lực đẩy của cơ cấu đạt ít nhất 17,8 N. Đây là lực tương đối lớn — cơ cấu đẩy nhẹ sẽ không làm tiếp điểm đảo dứt khoát.
• Hành trình quá chỉ 4,83 mm — cơ cấu hay chạy quá đà cần bố trí cữ chặn cứng độc lập.

Lưu ý khi lắp đặt và đấu nối

• Bố trí cữ chặn cơ khí độc lập. Hành trình quá chỉ 4,83 mm — cơ cấu chạy quá đà là phá chốt.
• Xoay đầu tác động về đúng hướng tiếp cận của cơ cấu trước khi siết cố định. Đầu xoay theo bước 90°.
• Vật thể ép xuống con lăn theo phương thẳng đứng; nếu trượt ngang thì làm mặt vát dẫn hướng để con lăn ăn vào từ từ.
• Cổ luồn dây 0,5 inch NPT — dùng đầu nối đúng ren và bịt kín để giữ cấp IP. Lưu ý cấp NEMA 6P chỉ đạt khi không dùng cáp mềm.
• Tiếp điểm DPDT cắt kép có hai cực — đọc kỹ sơ đồ trước khi đấu.
• Nhiệt độ vị trí lắp phải nằm trong −12…93 °C.

Ứng dụng thực tế

• Cơ cấu đóng cắt tần suất cao trên dây chuyền sản xuất
• Cầu trục, cần trục, cơ cấu nâng hạ trong nhà máy nặng
• Môi trường rửa xịt áp lực hoặc có nguy cơ ngâm nước
• Vị trí nhiệt độ cao tới 93 °C mà công tắc thông thường không chịu nổi
• Ứng dụng cần tuổi thọ rất dài để giảm số lần dừng máy bảo trì

Câu hỏi thường gặp về LSD6B

LSD6B thuộc kiểu tác động nào?

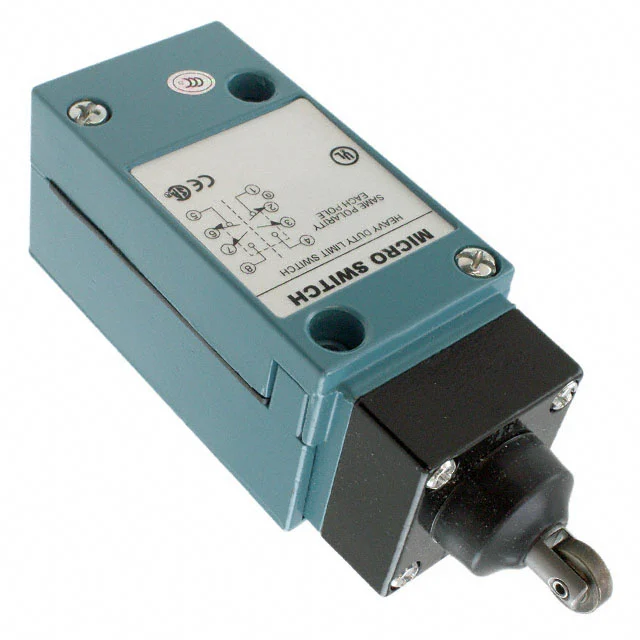

Nút nhấn con lăn đỉnh (top roller plunger), đầu xoay được theo bước 90° nên lắp được bốn hướng bằng cùng một mã hàng.

Tuổi thọ bao nhiêu lần?

Tới 50 triệu lần thao tác cơ khí — gấp khoảng năm lần các dòng công tắc hành trình thông thường.

Hành trình và lực tác động ra sao?

Hành trình trước 1,78 mm, hành trình vi sai 0,51 mm, hành trình quá 4,83 mm, lực tác động tối đa 17,8 N (4 lb).

Cấp bảo vệ đạt tới đâu?

IP65/66/67 cùng các cấp NEMA 1, 3, 3R, 4, 4X, 6, 6P (không dùng cáp), 12 và 13. Cấp 6P nghĩa là chịu được ngâm nước kéo dài.

Nhiệt độ làm việc bao nhiêu?

−12…93 °C (10…200 °F) — rộng hơn nhiều dòng SZL-VL (tới 60 °C) và SZL-WL (tới 80 °C).
