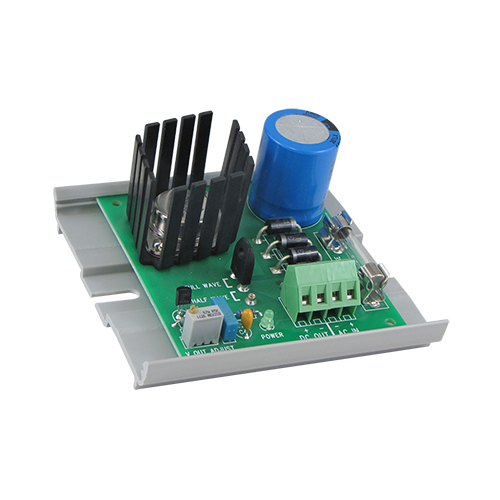

PS Series Greystone – Bộ nguồn dc ổn áp
PS Greystone – bộ nguồn dc ổn áp cho thiết bị đo.
🔹 Điện áp vào: 24 VAC, 50/60 Hz
🔹 Điện áp ra: 24 VDC (PS1002 chỉnh 3–26 V)
🔹 Dòng ra: Tối đa 2,0 A
🔹 Độ nhấp nhô: Dưới 20 mV
🔹 Nhiệt độ: 0 – 50 °C
🔹 Lắp: Ray gá kèm theo
Tính năng nổi bật: Biến 24 VAC sẵn có trong tủ thành 24 VDC ổn áp cho cảm biến — tránh trôi số đo vì nguồn bẩn.
PS Greystone là dòng bộ nguồn DC ổn áp của Greystone, nhận 24 VAC và cho ra 24 VDC đã ổn áp để cấp cho cảm biến độ ẩm, cảm biến nhiệt độ, cảm biến khí và các thiết bị dùng nguồn vòng dòng. Bản PS1002 chỉnh được điện áp ra trong khoảng 3 – 26 VDC và chọn được chế độ chỉnh lưu nửa chu kỳ hoặc toàn chu kỳ.
PS Greystone dùng ở đâu
Tủ điều khiển trong toà nhà thường chỉ có sẵn 24 VAC từ biến áp, trong khi nhiều cảm biến lại cần 24 VDC sạch. Cấp nhầm nguồn hoặc cấp nguồn không ổn áp là nguyên nhân phổ biến làm số đo trôi và thiết bị hỏng sớm — bộ nguồn PS giải quyết đúng việc đó.
- Cấp nguồn 24 VDC cho cảm biến ẩm, nhiệt độ, cảm biến khí trong tủ DDC
- Cấp nguồn cho thiết bị dùng vòng dòng 4–20 mA
- Bổ sung nguồn DC khi tủ chỉ có sẵn 24 VAC
- Chỉnh điện áp ra theo yêu cầu riêng của thiết bị (bản PS1002)
Chọn bản nào trong dòng PS
Chọn theo tổng dòng tiêu thụ của các thiết bị sẽ cấp, cộng thêm khoảng 30% dự phòng. Nếu cần điện áp khác 24 VDC hoặc cần chỉnh tinh thì chọn bản PS1002 vì có chiết áp chỉnh; nếu chỉ cần 24 VDC cố định, giá tốt thì chọn bản PS124F.
Thông số kỹ thuật PS Greystone
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 24 VAC, 50/60 Hz |
| Điện áp ra | 24 VDC — bản PS1002 chỉnh được 3 – 26 VDC |
| Dòng vào tối đa | 3,5 A (toàn chu kỳ) · 2,3 A (nửa chu kỳ) |
| Dòng ra tối đa | 2,0 A (toàn chu kỳ) · 1,0 A (nửa chu kỳ) |
| Ổn định theo tải | Dưới 1% ở dòng định mức |
| Ổn định theo lưới | Dưới 0,5% ở dòng định mức |
| Độ nhấp nhô ngõ ra | Dưới 20 mV ở dòng định mức |
| Cầu chì bảo vệ | 5 A (AGC-5) |
| Đèn báo | LED xanh báo có nguồn |
| Nhiệt độ làm việc | 0 – 50 °C |
| Độ ẩm | 5 – 95% RH không đọng sương |
| Lắp đặt | Kèm ray gá (snap track) |
| Kích thước | 102 × 88 × 43 mm |
| Khối lượng | ≈118 g |
| Xuất xứ | Canada |
Lắp đặt
- Gá lên ray trong tủ điện, để hở khoảng trống cho thoát nhiệt
- Cộng tổng dòng của toàn bộ thiết bị rồi chọn chế độ toàn chu kỳ nếu vượt 1 A
- Kiểm tra điện áp ra bằng đồng hồ trước khi đấu tải, nhất là bản chỉnh được
- Dùng chung một điểm nối đất cho các cảm biến để tránh vòng lặp đất gây nhiễu
| Mã | Loại thiết bị |
|---|---|
| T2 | Ống bảo vệ cảm biến nhiệt (thermowell) inox |
| CMX-7-E | Module relay và giám sát địa chỉ cho hệ báo cháy |
| SZX-SMF-08SN | Đế relay 8 chân |
| 5PA2 | Nắp che relay |
| WFS-1002-H | Công tắc dòng chảy nước |
| WFS-1001-H Honeywell | Công tắc dòng chảy nước, dòng phổ biến nhất |
Tài liệu kỹ thuật PS Greystone
| Catalog dòng PS (PDF) |
| Hướng dẫn lắp đặt PS1002 (PDF) |
