So sánh 4 cảm biến khói gắn ống gió
Bốn mã cảm biến khói ống gió (duct smoke detector) đang bán song song nhau, thông số nhìn na ná: cùng quang điện, cùng 230/115 VAC hoặc 24 V, cùng hai bộ tiếp điểm form C. Nhưng chọn sai một chỉ tiêu duy nhất — ngưỡng tốc độ gió tối thiểu — là đầu báo nằm im khi ống gió chạy tải thấp, và không ai biết điều đó cho tới lần thử nghiệm thu. Bài này so bốn mã theo đúng thứ tự người đi thầu cần quyết, mở đầu bằng SL-2000-P APC cảm biến khói ống gió.
| Mã | Hãng | Tốc độ gió cho phép | Vỏ / nhiệt độ | Tiếp điểm | Điểm mạnh riêng |
|---|---|---|---|---|---|
| SL-2000-P | APC (Air Products and Controls) | 0,5 – 20,3 m/s (100 – 4.000 fpm) | Trong nhà, 0 – 60 °C | 2 bộ form C 10 A @115 VAC + 1 form A 2 A | Đầu dò dạng plug-in thay rời được |
| SM-501-P | Apollo America | 2,5 – 20,3 m/s (500 – 4.000 fpm) | Trong nhà, 0 – 60 °C | 2 bộ form C 10 A @115 VAC | Nối mạng tới 30 thiết bị dùng chung chức năng |
| RT-3000 | APC / Apollo America | 0,5 – 20,3 m/s (100 – 4.000 fpm) | NEMA 4X kín nước, tới −20 °C | Theo bản -N / -P | Ống gió ngoài trời, trên mái, môi trường ẩm |
| DSD2G | Greystone | 0,5 – 20,32 m/s | Trong nhà, 0 – 60 °C | 2 bộ form C + 1 form A | Cổng thử khí và nam châm thử, tháo nắp không cần dụng cụ |

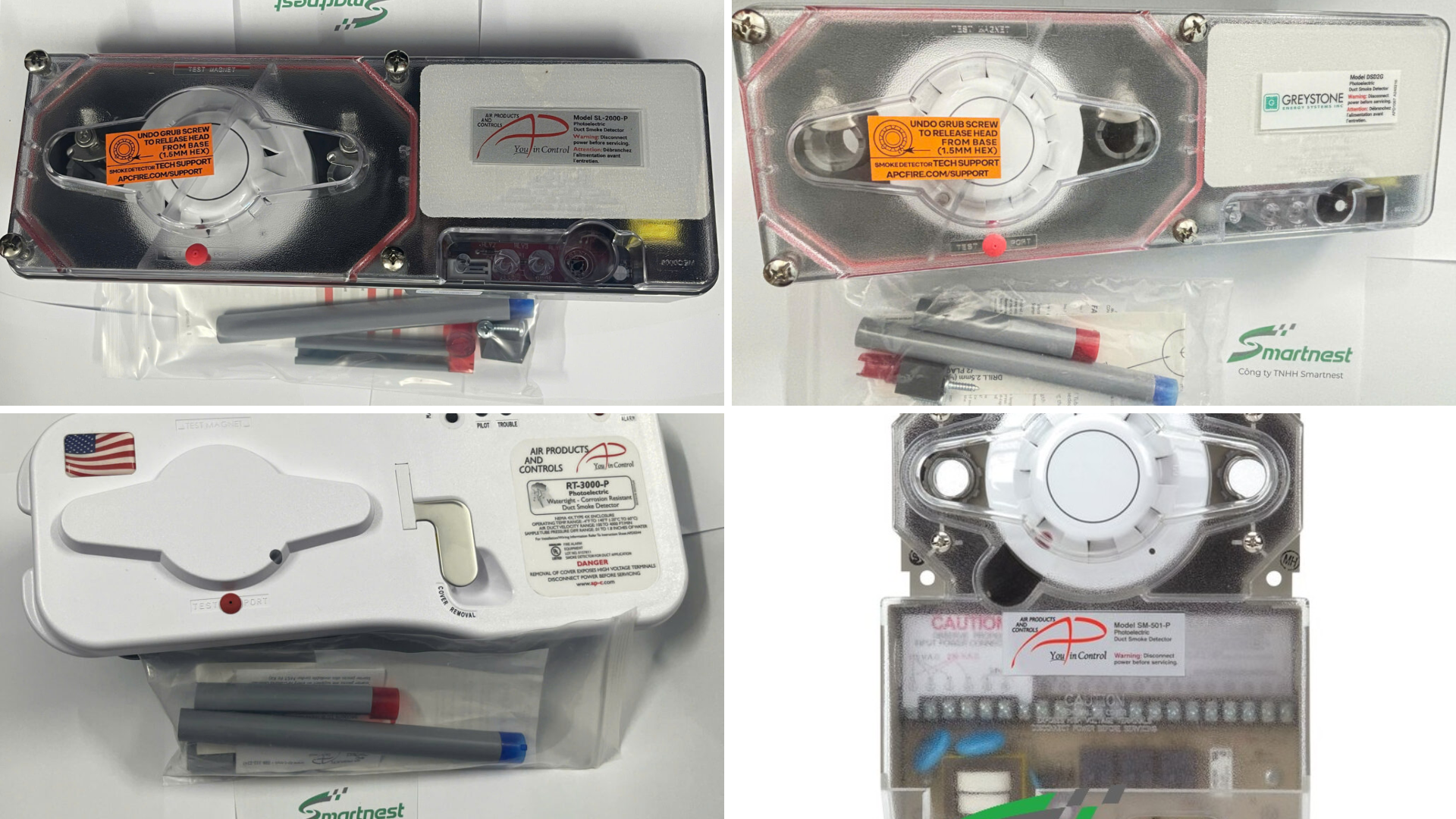

Bốn mã cảm biến khói ống gió tại SmartNest. Thông số lấy từ trang sản phẩm từng mã; tất cả đều là kiểu quang điện, chứng nhận UL 268A.
Ngưỡng tốc độ gió là chỉ tiêu quyết định, không phải giá
Đầu báo ống gió không hít khói chủ động. Nó dựa vào chênh áp giữa hai ống lấy mẫu để mượn một phần dòng khí đi qua buồng quang điện. Không đủ tốc độ gió thì không có dòng mẫu, và buồng cảm biến chỉ nhìn thấy không khí tù đọng trong chính nó.
Đây là chỗ SM-501-P khác hẳn ba mã còn lại: nó cần từ 2,5 m/s (500 fpm) trở lên, trong khi SL-2000-P, RT-3000 và DSD2G làm việc từ 0,5 m/s (100 fpm). Với AHU chạy biến tần hoặc hệ VAV, tốc độ trong ống ở chế độ tải thấp rơi xuống 1,5 – 2,5 m/s là chuyện thường ngày. Nói cách khác:
- Quạt chạy một cấp, luôn đủ gió: dùng SM-501-P Apollo cảm biến khói ống gió được, và đây cũng là mã đáng chọn nhất khi cần nối mạng nhiều đầu báo.
- AHU biến tần, hệ VAV, ống nhánh tải thấp: chọn SL-2000-P APC hoặc DSD2G Greystone cảm biến khói ống gió.
- Ống gió ngoài trời, trên mái, nhà xưởng ẩm, kho lạnh: chỉ có RT-3000 cảm biến khói ống gió ngoài trời với vỏ NEMA 4X và ngưỡng nhiệt tới −20 °C là hợp.
Hai chỉ tiêu người mua hay bỏ qua
🔧 Bảo trì: thay đầu dò hay thay cả bộ
Buồng quang điện bám bụi là nguyên nhân báo giả số một sau hai đến ba năm. SL-2000-P và DSD2G dùng đầu dò dạng cắm rời, nên bảo trì là rút đầu dò ra làm sạch hoặc thay, giữ nguyên hộp và ống lấy mẫu đã lắp trên ống gió. DSD2G còn tiến thêm một bước: nắp và ống lấy mẫu tháo lắp không cần dụng cụ, và có cổng thử khí kèm nam châm thử — thử được mà không phải mở nắp, tức là không phải leo thang với tay đầy tuốc nơ vít.
🔧 Đếm đủ tiếp điểm trước khi vẽ sơ đồ liên động
Một đầu báo ống gió thường phải làm ba việc cùng lúc: dừng quạt AHU, gửi tín hiệu về trung tâm báo cháy, và báo lỗi thiết bị về BMS. Ba việc đó cần ba tiếp điểm độc lập. SL-2000-P và DSD2G có 2 bộ form C cộng 1 form A nên đủ; SM-501-P có 2 bộ form C, đủ cho hai việc đầu, việc thứ ba phải mượn rơ-le trung gian. Rơ-le đó nên nằm trong dự toán từ đầu, đừng để phát sinh lúc đấu tủ.
⚠️ Lưu ý khi lắp: ống lấy mẫu phải xuyên hết chiều rộng ống gió, các lỗ hướng ngược chiều dòng khí, còn ống hồi hướng theo chiều dòng — lắp ngược hai ống là không có dòng mẫu dù tốc độ gió đủ. Chọn vị trí trên đoạn ống thẳng, tránh ngay sau khuỷu hay sau van gió vì dòng rối làm chênh áp hai ống mất ổn định. Sau khi lắp, thử bằng khí thử hoặc nam châm thử và ghi lại kết quả vào biên bản — đây là hạng mục thanh tra PCCC luôn hỏi.
Câu hỏi hay gặp
❓ Cảm biến khói ống gió có thay được đầu báo khói trong phòng không?
Không thay thế nhau. Đầu báo trong phòng bảo vệ người trong không gian đó; đầu báo ống gió bảo vệ cả toà nhà khỏi việc hệ điều hoà thổi khói lan sang các tầng khác, và chức năng chính của nó là ra lệnh dừng quạt. Hồ sơ PCCC thường yêu cầu cả hai.
❓ Nguồn 24 V hay 230 V thì tốt hơn?
Cả bốn mã đều nhận 230/115 VAC hoặc 24 VAC/VDC. Nếu tủ AHU đã có nguồn 24 V cho DDC thì đi 24 V gọn hơn và dễ đưa vào UPS. Đi 230 V thì tiện khi đầu báo nằm xa tủ điều khiển.
❓ Bao lâu vệ sinh buồng cảm biến một lần?
Với văn phòng và trung tâm thương mại, đặt lịch 12 tháng một lần cùng kỳ bảo trì AHU. Nhà xưởng nhiều bụi thì 6 tháng. Dấu hiệu tới hạn là đèn báo lỗi hoặc báo giả về đêm khi quạt vừa khởi động.
❓ Bốn mã này có chứng nhận gì cho hồ sơ dự án?
Đều theo UL 268A, riêng RT-3000 và DSD2G ghi rõ cả CSFM trên tài liệu hãng. Hàng về có CO-CQ theo lô; cần bộ tài liệu đầy đủ cho nghiệm thu thì nói trước khi đặt để SmartNest gom đủ giấy tờ theo lô.
