Thiết Kế Hệ Thống Điều Khiển FCU Hoàn Chỉnh — TFM428, Van Điện Và WFS-1001-H Honeywell

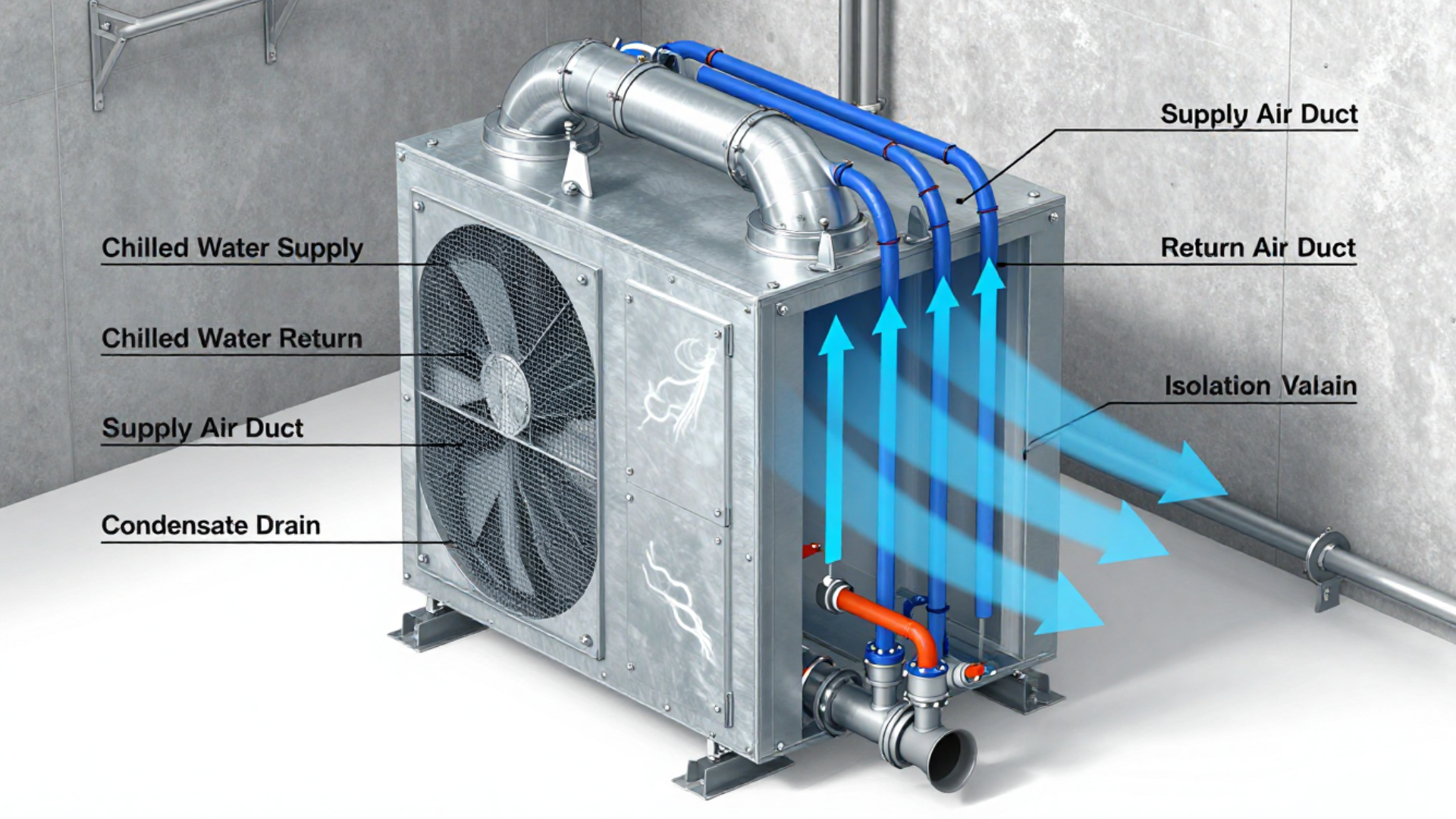

Một hệ thống điều khiển FCU hoàn chỉnh không chỉ là đặt thermostat lên tường — còn là toàn bộ chuỗi thiết bị hoạt động đồng bộ: thermostat nhận nhiệt độ, van điện mở dòng nước lạnh, công tắc lưu lượng xác nhận nước đang chảy, và actuator điều khiển van chính xác. Công Ty TNHH Smartnest cung cấp trọn bộ thiết bị Honeywell cho hệ thống FCU — từ một đầu mối, đảm bảo tương thích và hỗ trợ kỹ thuật đầy đủ.
1. Các Thành Phần Cốt Lõi Của Hệ Thống Điều Khiển FCU
Để một hệ thống FCU vận hành trơn tru và chính xác, các thiết bị cấu thành cần phải được lựa chọn tương thích tuyệt đối về điện áp và tín hiệu.
| Thành phần | Chức năng chi tiết | Model Honeywell / Dwyer |
| Thermostat FCU | Đo nhiệt độ phòng, cài đặt setpoint, điều khiển tốc độ quạt (3 cấp) và đóng/mở van. | TFM228N/U, TFM428KN/U, T6373A1108 |
| Van điện On/Off | Đóng/mở hoàn toàn dòng nước lạnh đi qua dàn coil FCU. | V4043A1671B (3/4″), VC6013APC1000T (1″) |
| Van Modulating | Điều tiết tuyến tính (0–100%) lượng nước qua dàn coil để duy trì nhiệt độ ổn định tuyệt đối. | VN32A20PP, VN32A25PP, VN32A32PP |
| Actuator On/Off | Động cơ truyền động đóng/mở van theo tín hiệu On/Off. | CN4605A1001 |
| Actuator Modulating | Động cơ tuyến tính nhận tín hiệu điều khiển 0 – 10V từ Thermostat hoặc BMS. | CN7510A2001 |
| Công tắc dòng chảy (Flow Switch) | Giám sát và phát hiện sự cố mất dòng chảy nước, gửi tín hiệu bảo vệ Chiller/Bơm. | WFS-1001-H |
| Cảm biến RH+T° phòng | Bổ sung cho Thermostat để đo độ ẩm & nhiệt độ, phản hồi thông số về hệ thống BMS. | RHPX-3SDA0-00, RHPLC-3N22 (Dwyer) |
2. Gợi Ý Cấu Hình Thiết Kế Theo Loại Dự Án
Tùy thuộc vào quy mô, tiêu chuẩn công trình và ngân sách đầu tư, kỹ sư M&E có thể lựa chọn cấu hình phối ghép phù hợp nhất:
A. Dự Án Tiêu Chuẩn — Văn Phòng Hạng B, Căn Hộ Cao Cấp
- Cấu hình:

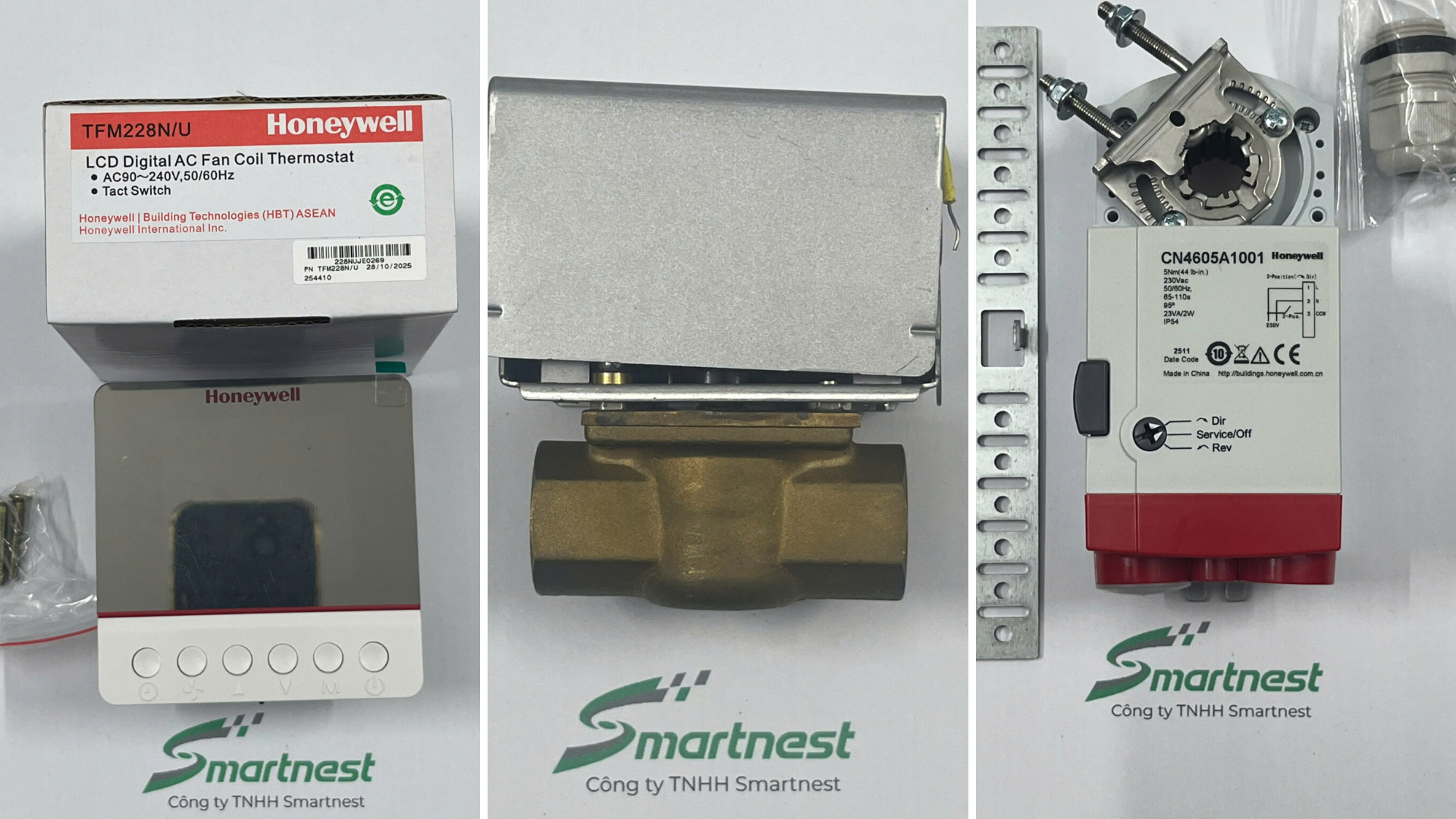

TFM228N/U+V4043A1671B+CN4605A1001 - Đặc điểm: Tối ưu hóa chi phí đầu tư, lắp đặt nhanh chóng, cấu tạo đơn giản. Phù hợp cho hệ thống FCU 2 ống thông thường, đáp ứng đầy đủ nhu cầu làm mát cơ bản và dễ vận hành.
B. Dự Án Cao Cấp — Khách Sạn 4–5 Sao, Văn Phòng Hạng A
- Cấu hình:
TFM428KN/U+VC6013APC1000T+CN7510A2001+WFS-1001-H - Đặc điểm: Giải pháp toàn diện cho FCU 4 ống hoặc các khu vực yêu cầu kiểm soát độ ồn và nhiệt độ khắt khe. Bộ van VC6013 đóng mở êm ái, kết hợp công tắc dòng chảy WFS-1001-H giúp bảo vệ hệ thống trung tâm.
C. Dự Án BMS Tích Hợp — Tòa Nhà Thông Minh (Smart Building)
- Cấu hình:
TFM428KNM/U(Modulating Output) +VN32A25PP+CN7510A2001+RHPX-3SDA0-00+WFS-1001-H - Đặc điểm: Cho phép điều khiển tuyến tính mượt mà (0 – 10V), giảm hao phí điện năng. Tích hợp cảm biến nhiệt độ & độ ẩm Dwyer giúp BMS theo dõi chính xác môi trường vi khí hậu từng phòng.
3. Quy Trình Đấu Nối & Bắt Lỗi Kỹ Thuật Thường Gặp
Trong quá trình thi công và nghiệm thu hệ thống HVAC, các kỹ sư thường gặp phải một số sự cố phổ biến. Dưới đây là bảng tổng hợp nguyên nhân và cách khắc phục chi tiết:
- Nhiệt độ phòng không đạt setpoint cài đặt:
- Nguyên nhân: Thermostat đặt sai vị trí (gần nguồn nhiệt, ánh nắng trực tiếp, hoặc bị che chắn bởi rèm cửa/tủ); hoặc van điện chưa mở hoàn toàn.
- Xử lý: Di chuyển Thermostat ra vị trí thông thoáng, đo kiểm điện áp cấp cho van điện để xác nhận van đã nhận lệnh mở.
- Van điện liên tục kêu “click” và đóng/mở dồn dập:
- Nguyên nhân: Dải chết trên Thermostat cài đặt quá hẹp, khiến thiết bị phản ứng liên tục với sự thay đổi nhỏ của nhiệt độ.
- Xử lý: Truy cập menu cài đặt nâng cao trên Thermostat (như TFM428) và tăng Dead band lên khoảng 1.0°C – 1.5°C.
- Bật FCU nhưng gió thổi ra không lạnh:
- Nguyên nhân: Công tắc dòng chảy WFS-1001-H chưa đóng tiếp điểm (xác nhận chưa có nước lạnh tuần hoàn) hoặc van điện bị kẹt cơ học.
- Xử lý: Kiểm tra bơm nước lạnh, kiểm tra xem công tắc WFS-1001-H đã nhận tín hiệu chảy chưa.
- Hệ thống Chiller báo lỗi trip “Flow Fault”:
- Nguyên nhân: Rơ le công tắc dòng chảy WFS-1001-H không đóng tiếp điểm do áp lực nước yếu hoặc lá phong (paddle) bị kẹt.
- Xử lý: Kiểm tra lưu lượng dòng chảy thực tế trong đường ống, vệ sinh lá phong và hiệu chỉnh lại lò xo độ nhạy trên WFS-1001-H.
Smartnest cam kết :
- Cung cấp sản phẩm chính hãng 100% nhập khẩu trực tiếp từ Canada
- Đầy đủ chứng từ CO, CQ và
- Bảo hành theo đúng tiêu chuẩn toàn cầu của nhà sản xuất.
Link sản phẩm chi tiết:
- Honeywell TFM428KN/U — Thermostat FCU 4 ống cao cấp
- Honeywell V4043A1671B — Van On/Off 3/4 inch cho FCU nhỏ
- Honeywell VC6013APC1000T — Van On/Off DN25 công suất lớn
- Honeywell WFS-1001-H — Công tắc dòng chảy bảo vệ an toàn Chiller.
