Giải Pháp Điều Khiển FCU Toàn Diện Với Thiết Bị Honeywell — Từ Thermostat Đến Van Điện
Fan Coil Unit (FCU) là thiết bị điều hòa phổ biến nhất trong tòa nhà thương mại Việt Nam — từ văn phòng, khách sạn đến bệnh viện và trung tâm thương mại. Mỗi FCU cần ít nhất 3 thiết bị điều khiển để hoạt động đúng: thermostat (điều khiển nhiệt độ và quạt), van điện (điều tiết lưu lượng nước lạnh/nóng) và actuator (động cơ điều khiển van hoặc damper). Honeywell cung cấp đầy đủ cả ba, và Công Ty TNHH Smartnest phân phối chính hãng toàn bộ danh mục này tại Việt Nam.
Giải Phẫu Hệ Thống Điều Khiển FCU

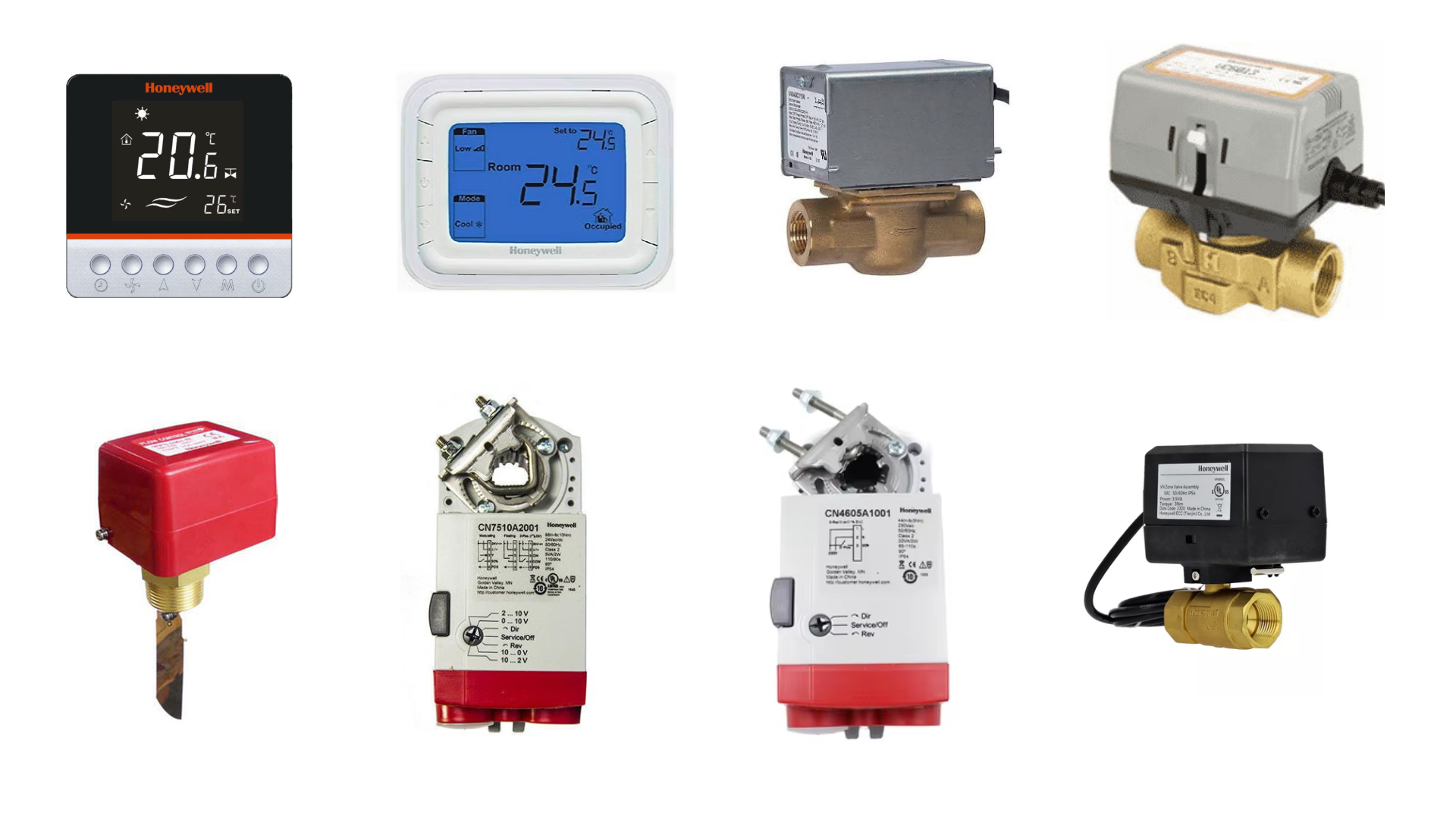

| Thiết bị | Chức năng | Honeywell model | Vị trí lắp |
| Thermostat | Đo T° phòng, cài setpoint, điều khiển quạt và van | TFM228/428, T6861, T6865 | Tường phòng, cao 1.5m |
| Van 2 ngả on/off | Đóng/mở hoàn toàn lưu lượng nước coil | V4043A1671B, VC6013 | Đường ống nước lạnh/nóng vào FCU |
| Van modulating | Điều tiết lưu lượng liên tục 0–100% | VN32A, VN82C series | Đường ống nước, tủ AHU |
| Actuator on/off | Động cơ điều khiển van on/off | CN4605A1001 | Gắn trực tiếp lên van |
| Actuator modulating | Động cơ điều khiển van 0–10V | CN7510A2001 | Gắn trực tiếp lên van |
| Flow switch | Bảo vệ chiller khi không có dòng chảy | WFS-1001-H | Đường ống nước về chiller |
Chọn Thermostat Honeywell Đúng Theo Loại FCU
FCU 2 Ống (2-Pipe System) — Chỉ Lạnh Hoặc Chỉ Nóng
Hệ thống 2 ống sử dụng cùng một đường ống cho nước lạnh (mùa hè) hoặc nước nóng (mùa đông). Tại Việt Nam, phần lớn công trình dùng chỉ lạnh — hệ thống 2 ống chỉ cấp nước lạnh quanh năm.
- TFM228N/U — Lựa chọn phổ biến nhất, màn hình LCD, 3 tốc độ quạt, relay van on/off
- TFM223KN/U — Thiết kế hiện đại hơn TFM228, phù hợp công trình cao cấp
- T6373A1108 — Thermostat công nghiệp, dải đo rộng hơn, độ bền cao hơn TFM series.
FCU 4 Ống (4-Pipe System) — Lạnh Và Nóng Độc Lập
Hệ thống 4 ống có đường ống nước lạnh và nước nóng riêng biệt — FCU Honeywell có thể cấp lạnh hoặc nóng bất kỳ lúc nào theo nhu cầu. Phổ biến trong khách sạn 4–5 sao và văn phòng hạng A.
- TFM428KN/U — Thermostat 4 ống phổ biến nhất, điều khiển độc lập van lạnh và van nóng
- TFM428KNM/U — TFM428 có thêm modulating output 0–10V, phù hợp van điều tiết liên tục
FCU Trong Hệ Thống VRV/VRF
- T6861H2WB — Thermostat kỹ thuật số cho VRV/VRF, giao tiếp với outdoor unit Daikin/Mitsubishi
- T6865H2WB — Thêm chức năng occupancy sensor tắt máy tự động khi không có người.
Chọn Van Điện Honeywell Đúng Theo Lưu Lượng
| Model van | Kích thước | Loại | Lưu lượng Kv | Phù hợp |
| V4043A1671B | DN20 (3/4″) | On/Off | 4.0 m³/h | FCU nhỏ ≤ 1.5 kW |
| VC6013APC1000T | DN25 (1″) | On/Off | 6.3 m³/h | FCU trung bình 1.5–3 kW |
| VN32A20PP | DN20 | Modulating | 4.0 m³/h | FCU với kiểm soát nhiệt độ chính xác |
| VN32A25PP | DN25 | Modulating | 6.3 m³/h | FCU lớn, AHU nhỏ |
| VN32A32PP | DN32 | Modulating | 10.0 m³/h | AHU trung bình |
| VN82C20PP | DN20 | 3-way modulating | 4.0 m³/h | Mixing/bypass circuit |
| VN82C32PP | DN32 | 3-way modulating | 10.0 m³/h | AHU mixing lớn |
Sơ Đồ Đấu Nối Điển Hình — Thermostat + Van + Actuator
Sơ đồ đấu nối tiêu chuẩn cho FCU 4 ống với thermostat TFM428KN/U:
- Thermostat TFM428KN/U → ngõ ra Y1: điều khiển van lạnh; Y2: điều khiển van nóng; G: tốc độ quạt High; G1: quạt Medium; G2: quạt Low
- Van lạnh: V4043A1671B + actuator CN4605A1001 → đóng/mở theo lệnh Y1
- Van nóng: V4043A1671B + actuator CN4605 → đóng/mở theo lệnh Y2
- Flow switch: WFS-1001-H → bảo vệ chiller, ngắt tín hiệu chạy máy khi không có dòng nước
Lưu Ý Khi Lắp Đặt Thermostat Honeywell
- Vị trí thermostat: Cao 1.4–1.5m từ sàn, tường nội thất, tránh ánh nắng trực tiếp, xa nguồn nhiệt (đèn, tủ lạnh) và xa cửa sổ — nếu không cảm biến nhiệt độ sẽ đọc sai dẫn đến FCU hoạt động sai
- Nguồn điện thermostat TFM: 24V AC — cần biến áp 24V riêng, không dùng chung với nguồn 24V DC của DDC controller
- Kiểm tra chiều van trước khi lắp: Van V4043 và VC6013 có chiều dòng chảy (mũi tên trên thân van) — lắp ngược sẽ gây rò rỉ hoặc van không đóng kín
- Actuator normally open hay normally closed: Xác định rõ van cần mở hay đóng khi mất điện — chọn actuator fail-open cho van lạnh (an toàn khi mất điện), fail-closed cho van nóng.
Tại Sao Chọn Công Ty TNHH Smartnest ?
- Honeywell chính hãng 100% — CO/CQ đầy đủ, bảo hành theo nhà sản xuất
- Tư vấn giải pháp FCU toàn diện — từ chọn thermostat, van, actuator đến sơ đồ đấu nối
- Kho hàng đa dạng — đủ model cho cả hệ thống 2 ống và 4 ống, FCU và AHU
- Hỗ trợ sau bán hàng — tư vấn troubleshooting khi hệ thống FCU có vấn đề.
