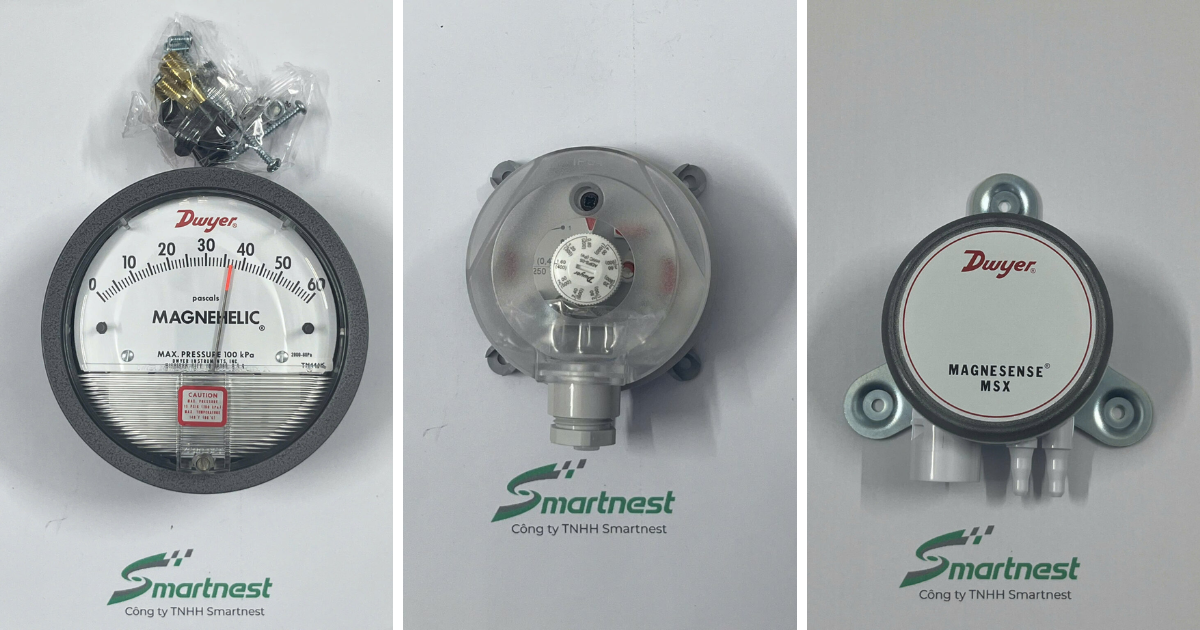

Đo chênh áp gió là một trong những phép đo quan trọng trong hệ thống HVAC — được sử dụng để giám sát tình trạng lọc không khí, kiểm tra trạng thái quạt, kiểm soát áp suất phòng và phát hiện khi chênh áp vượt ngưỡng cài đặt. Dwyer cung cấp nhiều giải pháp từ đồng hồ chênh áp cơ học, công tắc chênh áp đến các transmitter điện tử tích hợp BMS, phù hợp với nhiều quy mô công trình và yêu cầu kỹ thuật khác nhau.

Ba Cấp Độ Giải Pháp Đo Chênh Áp Gió Dwyer

Lưu ý quan trọng: ADPS là công tắc chênh áp SPDT, không phải pressure transmitter. ADPS không cung cấp ngõ ra analog 4–20 mA hoặc 0–10 V để truyền giá trị áp suất liên tục về BMS. Khi áp suất đạt ngưỡng cài đặt, tiếp điểm SPDT sẽ chuyển trạng thái để thực hiện chức năng cảnh báo hoặc liên động điều khiển.

Dải Áp Suất Các Model ADPS Dwyer

Ứng Dụng 1: Giám Sát Lọc AHU — Phát Hiện Lọc Bẩn

Đo chênh áp trước và sau bộ lọc là một trong những ứng dụng phổ biến của thiết bị đo chênh áp trong hệ thống HVAC. Khi bộ lọc bám bụi, trở lực tăng lên và chênh áp qua bộ lọc tăng theo.

• Hệ thống cần quan sát trực tiếp: 2000-60PA — đồng hồ Magnehelic hiển thị chênh áp trực tiếp tại vị trí lắp đặt.
• Hệ thống cần cảnh báo theo ngưỡng: ADPS-05-2-N-C — sử dụng tiếp điểm SPDT để phát tín hiệu đóng/ngắt khi chênh áp đạt ngưỡng cài đặt.
• Hệ thống cần truyền giá trị áp suất liên tục về BMS: sử dụng transmitter điện tử như MSX-W12-PA thay vì ADPS.

Ứng Dụng 2: Fan Status — Xác Nhận Quạt Đang Chạy

Công tắc chênh áp có thể được sử dụng để xác nhận trạng thái hoạt động của quạt thông qua sự thay đổi áp suất trong hệ thống. Khi quạt hoạt động, chênh áp tại hai điểm đo sẽ thay đổi; khi quạt dừng hoặc xảy ra sự cố, chênh áp có thể giảm về mức thấp hơn.

• Quạt hoạt động: chênh áp xuất hiện giữa hai điểm lấy áp.
• Quạt dừng hoặc xảy ra sự cố: chênh áp giảm, có thể làm công tắc chuyển trạng thái khi đạt ngưỡng cài đặt.
• Model sử dụng: ADPS có thể được sử dụng khi yêu cầu chỉ là tín hiệu đóng/ngắt theo ngưỡng. Nếu cần giá trị áp suất liên tục để BMS giám sát, nên sử dụng transmitter điện tử như MSX-W12-PA.

Ứng Dụng 3: Kiểm Soát Áp Suất Phòng Sạch

Trong các hệ thống phòng sạch, chênh áp giữa phòng và khu vực lân cận có thể được giám sát để duy trì điều kiện áp suất theo thiết kế. Việc lựa chọn thiết bị cần căn cứ vào yêu cầu hiển thị, cảnh báo hoặc truyền tín hiệu về BMS.

• Hiển thị trực tiếp tại phòng: đồng hồ Magnehelic phù hợp khi cần quan sát giá trị chênh áp tại chỗ.
• Cảnh báo khi áp suất vượt ngưỡng: công tắc ADPS có thể sử dụng tiếp điểm SPDT để tạo tín hiệu cảnh báo hoặc liên động khi chênh áp đạt ngưỡng cài đặt.
• Giám sát liên tục trên BMS: sử dụng transmitter điện tử như MSX-W12-PA-LCD để đo và truyền giá trị chênh áp về hệ thống điều khiển.

Ứng Dụng 4: Hệ Thống VAV — Điều Khiển Lưu Lượng Biến Thiên

Hệ thống VAV thường cần đo áp suất tĩnh trong ống gió để DDC điều chỉnh tốc độ quạt thông qua biến tần, duy trì áp suất theo giá trị cài đặt. Với ứng dụng cần tín hiệu áp suất liên tục, nên sử dụng transmitter điện tử có ngõ ra phù hợp với DDC/BMS.

• Vị trí lắp cảm biến: lựa chọn điểm đo áp suất tĩnh phù hợp trên ống gió chính theo thiết kế hệ thống và yêu cầu của nhà sản xuất.
• Dải đo: cần lựa chọn theo áp suất thực tế của hệ thống. Với ứng dụng yêu cầu đo liên tục và truyền tín hiệu về BMS/DDC, sử dụng transmitter điện tử thay vì công tắc ADPS.

Xem Sản Phẩm Đo Chênh Áp Gió Dwyer

• Dwyer 2000-60PA — Magnehelic cơ học 0–60 Pa
• Dwyer 2000-300PA — Magnehelic cơ học 0–300 Pa
• Dwyer ADPS-03-2-N-C — Công tắc chênh áp SPDT, dải 50–500 Pa
• Dwyer ADPS-05-2-N-C — Công tắc chênh áp SPDT, dải 200–1000 Pa
• Dwyer ADPS-08-2-N-C — Công tắc chênh áp SPDT, dải 20–300 Pa
• Dwyer MSX-W12-PA — Magnesense transmitter điện tử wall-mount

Phân Biệt ADPS Và Transmitter Chênh Áp Dwyer

Điểm cần nhớ: Nếu hệ thống chỉ cần biết “áp suất đã vượt ngưỡng hay chưa”, ADPS là công tắc chênh áp phù hợp. Nếu BMS cần biết chính xác giá trị áp suất hiện tại, cần sử dụng transmitter chênh áp điện tử có ngõ ra analog phù hợp.
