Phụ kiện đường ống HVAC: 8 loại dễ thiếu khi dự toán

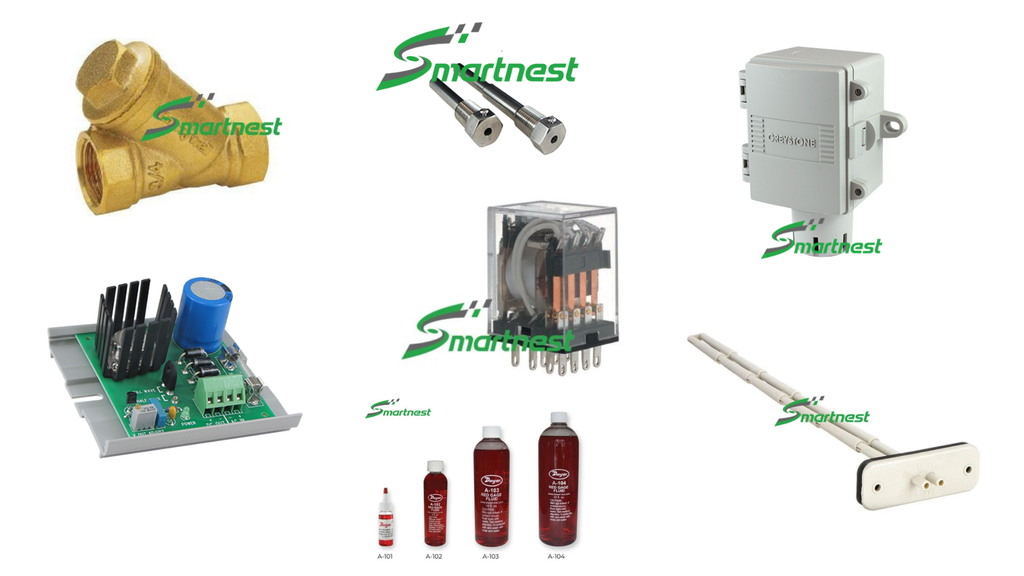

Bảng vật tư duyệt xong, thiết bị về đủ, rồi thi công phát hiện thiếu: không có lọc Y trước van, không có thermowell để sau này rút cảm biến, không có đầu lấy áp cho công tắc chênh áp. Ba khoản đó cộng lại nhỏ hơn 5% giá trị bảng vật tư nhưng làm chậm tiến độ cả tuần. Bài này liệt kê phụ kiện đường ống HVAC hay bị quên trong dự toán và giải thích vì sao từng thứ cần có, bắt đầu từ V2-YST Honeywell lọc chữ Y thân đồng.
| Phụ kiện | Mã | Đặt ở đâu | Thông số chính | Hậu quả nếu thiếu |
|---|---|---|---|---|
| Lọc chữ Y | V2-YST Honeywell | Trước mỗi van điều khiển và trước bơm | Cỡ 1/2 – 2 inch, 200 psi, −20 … 150 °C; thân đồng rèn ASTM B124 C37700, lưới inox AISI 304, đệm PTFE | Hạt hàn kẹt đế van, van không đóng kín, phải tháo cả cụm |
| Ống bảo vệ cảm biến nhiệt (thermowell) | T2 Greystone | Mỗi điểm đo nhiệt độ nước | Inox 304 hoặc 316, dài 50 – 450 mm, ren 1/2″ NPT hoặc BSPT, gia công nguyên khối, kèm vít hãm | Muốn thay cảm biến phải xả nước cả đoạn ống |
| Bộ đầu lấy áp và ống | Đi kèm bản -C của ADPS | Mỗi công tắc hoặc cảm biến chênh áp gió | 2 đầu lấy áp + 2,1 m ống | Thợ khoan ống rồi nhét ống trần, số đọc nhảy theo gió tạt |
| Cổng lấy áp tĩnh ngoài trời | OPV Greystone | Điểm tham chiếu khi đo áp toà nhà | Đầu nối barb ống trong ≥3/16″, vỏ PC IP65 NEMA 4X, −40 … 50 °C | Gió tạt làm số chênh áp nhảy loạn |
| Bộ nguồn DC ổn áp | PS Greystone | Mỗi nhóm cảm biến analog trong tủ | Vào 24 VAC, ra 24 VDC (PS1002 chỉnh 3–26 V), 2,0 A, nhấp nhô dưới 20 mV | Số đo trôi mỗi lần contactor đóng cắt |
| Đế rơ-le | SZX-SMF-08SN | Mọi rơ-le trong tủ | Đế 8 chân, ray DIN | Thay rơ-le phải tháo và đấu lại toàn bộ dây |
| Ống cảm biến lưu lượng gió | PAFS Dwyer | Điểm đo lưu lượng gió cố định | Theo cấu hình | Không có điểm lấy áp chuẩn cho phép đo lưu lượng |
| Dầu chỉ báo | A-101 Dwyer | Manometer nghiêng và manometer đứng kiểu D | Màu đỏ, tỉ trọng 0,826, chai nhựa 1 oz có van phun | Không nạp đúng dầu thì áp kế chữ U đọc sai |
Phụ kiện đi kèm hay bị bỏ khỏi dự toán. Thông số lấy từ trang sản phẩm từng mã tại SmartNest.
Lọc Y: khoản 1% giá trị cụm van, cứu 100% cụm van
Trong nhóm phụ kiện đường ống HVAC, lọc Y là thứ đứng đầu về tỉ lệ giá trị bảo vệ trên chi phí. Hệ nước mới thi công luôn có hạt hàn, mạt cắt ren, cát và mảnh gioăng. Van điều khiển có đế van gia công chính xác và đóng kín bằng tiếp xúc kim loại hoặc đệm mềm — một hạt cỡ milimet kẹt vào đó là van rò rỉ vĩnh viễn, và cách sửa duy nhất là tháo van ra.
V2-YST Honeywell lọc chữ Y có nắp bắt bu lông nên vệ sinh lưới không cần tháo khỏi ống — chi tiết quan trọng vì lần vệ sinh đầu tiên sẽ đến ngay sau tuần chạy thử, khi toàn bộ rác trong ống dồn về. Lưới inox 304 và đệm PTFE chịu được nước nóng tới 150 °C, nên dùng chung được cho cả vòng lạnh và vòng nóng.
Thermowell: quyết định giữa 5 phút và cả buổi
Cảm biến nhiệt độ nước sẽ phải tháo ra — để hiệu chuẩn định kỳ, để kiểm tra khi số liệu đáng nghi, hoặc để thay khi hỏng. Không có T2 Greystone ống bảo vệ cảm biến nhiệt thermowell thì mỗi lần tháo là đóng van chặn, xả nước đoạn ống, tháo cảm biến, rồi nạp lại và xả khí. Có thermowell thì nới vít hãm, rút cảm biến, xong.
Chọn chiều dài thermowell theo cùng nguyên tắc với que đo: ngập khoảng 1/3 tới 1/2 đường kính ống trong. Dải 50 – 450 mm của dòng T2 phủ hầu hết ống trong HVAC, ren 1/2 inch NPT hoặc BSPT theo đúng chuẩn ống của dự án. Đừng quên mỡ dẫn nhiệt: khe không khí giữa cảm biến và thành thermowell làm thời gian đáp ứng chậm gấp nhiều lần.
⚠️ Thêm vào dự toán ngay từ đầu: mỗi van điều khiển — một lọc Y; mỗi điểm đo nhiệt độ nước — một thermowell cộng mỡ dẫn nhiệt; mỗi công tắc chênh áp gió — một bộ đầu lấy áp và ống (bản -C của ADPS-03-2-N-C Dwyer công tắc chênh áp gió đã có sẵn, các bản khác thì không); mỗi nhóm cảm biến analog — một PS Greystone bộ nguồn DC 24 V ổn áp; mỗi rơ-le — một đế rơ-le 8 chân SZX-SMF-08SN. Bảng vật tư có năm dòng này thì hiếm khi phải phát sinh giữa thi công.
Phụ kiện cho phép đo: chỗ hay bị coi là không cần thiết
Nhóm phụ kiện đường ống HVAC phục vụ phép đo hay bị coi là không cần thiết nhất. Với phép đo chênh áp và lưu lượng, phụ kiện lấy áp quyết định chất lượng số đo nhiều hơn bản thân thiết bị. PAFS Dwyer ống cảm biến lưu lượng gió cho điểm lấy áp chuẩn trên ống gió; OPV Greystone cổng lấy áp tĩnh ngoài trời cho điểm tham chiếu khí trời không bị gió tạt. Cả hai đều rẻ so với cảm biến mà chúng phục vụ, nhưng thiếu chúng thì cảm biến tốt đến đâu cũng cho số vô nghĩa.
Tương tự với áp kế cơ kiểu ống thuỷ: A-101 Dwyer dầu chỉ báo màu đỏ tỉ trọng 0,826 là loại dầu mà thang đo của thiết bị được hiệu chuẩn theo. Nạp dầu khác tỉ trọng là toàn bộ vạch chia sai tỉ lệ — lỗi rất dễ xảy ra khi người bảo trì dùng dầu có sẵn trong kho.
Câu hỏi hay gặp
❓ Phụ kiện đường ống HVAC nào bắt buộc, nào tuỳ chọn?
Bắt buộc về mặt vận hành: lọc Y trước van và bơm, thermowell cho điểm đo nhiệt độ cần bảo trì, đầu lấy áp cho thiết bị chênh áp. Tuỳ chọn nhưng nên có: bộ nguồn riêng cho cảm biến, đế rơ-le, van chặn hai đầu thiết bị đo để tháo mà không xả hệ.
❓ Lọc Y đặt trước hay sau van chặn?
Sau van chặn theo chiều dòng chảy, để đóng van chặn là vệ sinh được lọc mà không xả cả nhánh. Và đặt sao cho nắp lọc hướng xuống hoặc ngang — hướng lên thì rác rơi trở lại vào dòng khi mở nắp.
❓ Thermowell có làm chậm đáp ứng đo không?
Có, khoảng vài giây tới vài chục giây tuỳ kết cấu và mỡ dẫn nhiệt. Với điều khiển nhiệt độ nước trong HVAC — quán tính hàng phút — độ chậm đó không ảnh hưởng. Chỉ các quá trình cần đáp ứng dưới một giây mới phải cân nhắc đo trực tiếp không qua thermowell.
❓ Dùng lưới lọc mắt nhỏ hơn có tốt hơn không?
Mắt nhỏ hơn giữ được hạt nhỏ hơn nhưng tắc nhanh hơn và gây tổn thất áp lớn hơn. Với vòng nước HVAC, lưới tiêu chuẩn của lọc Y là đủ; mắt mịn chỉ cần cho thiết bị rất nhạy như một số van tỉ lệ nhỏ hoặc đồng hồ đo lưu lượng kiểu tuabin.
