Phân biệt 9 mã phổ biến Động cơ van gió Honeywell
Dòng CN của Honeywell có gần chục mã trong bảng giá, tên chỉ khác nhau bốn chữ số, và người mua thường phải gọi hỏi lại mới biết mã nào là mã mình cần. Thực ra mã CN đọc được theo ba khối rất rõ: nguồn cấp – mô-men – kiểu điều khiển. Bài này giải mã dòng động cơ van gió Honeywell CN (damper actuator) để anh tự đối chiếu bảng vật tư, bắt đầu từ CN7510A2001 Honeywell động cơ van gió 10 Nm 24 V.
| Mã | Mô-men | Nguồn | Kiểu điều khiển | Ghi chú |
|---|---|---|---|---|
| CN4605A1001 | 5 Nm | 230 V | On/off | Không lò xo hồi vị, gắn trực tiếp trục |
| CN4610A1001 | 10 Nm | 230 V | On/off | Lực xoắn 10 Nm, góc quay 95° ±3°, hành trình 65–95 giây, có nút ly hợp |
| CN6105A1011 | 5 Nm | 24 VAC/DC | Thả nổi (floating) hoặc on/off | Cho van gió HVAC, hộp VAV, AHU và cửa gió |
| CN6110A1003 | 10 Nm | 24 VAC | On/off | Dùng cho cả van gió và van nước |
| CN6110A1201 | 10 Nm | 24 VAC/DC | Theo cấu hình | Bản cấu hình khác của CN6110 |
| CN7220A2007 | Theo catalog | Theo catalog | Tuyến tính | Bản cho van gió, VAV, AHU và thông gió thương mại |
| CN7234A2008 | 34 Nm | 24 V | Tuyến tính (modulating) | Mô-men lớn nhất trong nhóm, cho van gió và van nước cỡ lớn |
| CN7505A2001 | 5 Nm (44 lb-in) | 24 V | Modulating / floating / on/off | Có phản hồi vị trí; hành trình 95° ±3° |
| CN7510A2001 | 10 Nm | 24 V | Tuyến tính | Bản 10 Nm dùng nhiều nhất cho AHU |

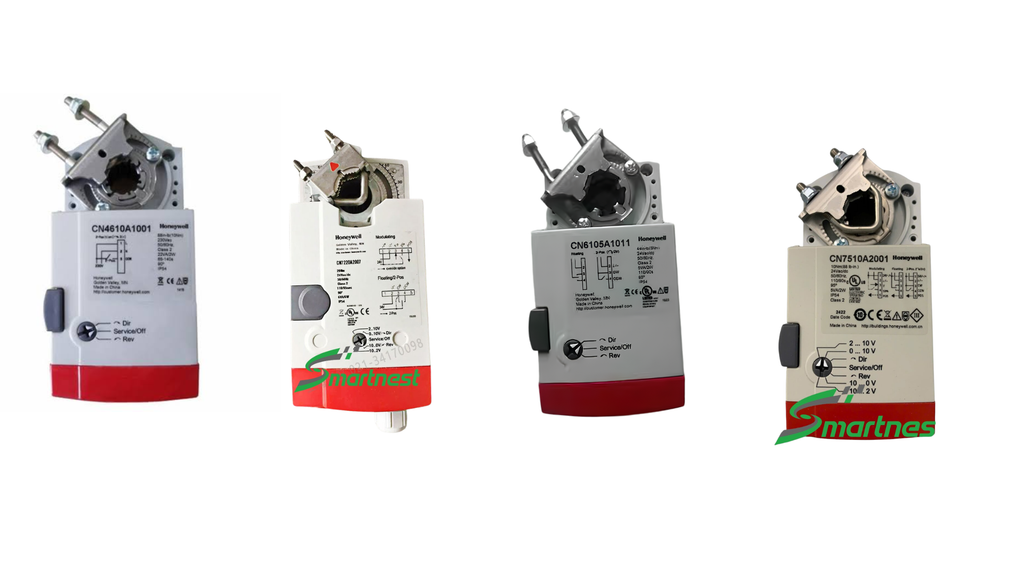

Chín mã động cơ van gió dòng CN của Honeywell đang bán tại SmartNest. Tất cả đều gắn trực tiếp lên trục van (direct-coupled), loại không lò xo hồi vị.
Đọc mã động cơ van gió Honeywell CN theo ba khối
- Hai số đầu sau CN — nhóm nguồn và kiểu điều khiển. CN46xx là 230 V on/off; CN61xx là 24 V on/off hoặc thả nổi; CN72xx và CN75xx là 24 V tuyến tính. Nhìn hai số này là biết ngay thiết bị nhận lệnh kiểu gì.
- Hai số tiếp — mô-men. 05 là 5 Nm, 10 là 10 Nm, 20 là 20 Nm, 34 là 34 Nm. Đây là con số phải khớp với diện tích cánh van gió.
- Bốn số cuối — cấu hình phụ: có hay không tiếp điểm phụ báo vị trí, kiểu đầu nối dây, chiều quay mặc định. Đây là khối làm hai mã trông giống nhau nhưng không thay được cho nhau — ví dụ CN6110A1003 và CN6110A1201 cùng 10 Nm nhưng khác cấu hình.
Ba khối trên là toàn bộ cách đọc mã động cơ van gió Honeywell CN. Vì vậy khi hồ sơ chỉ ghi “CN6110” thì chưa đủ để đặt hàng. Ba thông tin tối thiểu: điện áp có sẵn tại vị trí lắp, mô-men theo bảng của hãng van gió, và tín hiệu mà DDC xuất ra (tiếp điểm on/off, ba dây thả nổi, hay 0–10 V tuyến tính).
On/off, thả nổi hay tuyến tính — ba thứ khác nhau
- On/off — CN4605A1001 Honeywell 5 Nm 230 V, CN4610A1001 Honeywell 10 Nm 230 V, CN6110A1003 Honeywell 10 Nm 24 VAC: van chỉ có hai vị trí, mở hết hoặc đóng hết. Dùng cho van gió chặn, van gió xả, cửa gió tươi chạy theo lịch.
- Thả nổi (floating, 3 điểm) — CN6105A1011 Honeywell 5 Nm 24 VAC/DC: DDC cấp xung mở hoặc xung đóng, động cơ dừng ở đâu thì giữ ở đó. Rẻ hơn tuyến tính, đủ cho điều tiết chậm, nhưng DDC không biết vị trí thật của van nếu không có phản hồi.
- Tuyến tính (modulating, 0–10 V hoặc 4–20 mA) — CN7510A2001 Honeywell 10 Nm 24 V, CN7234A2008 Honeywell 34 Nm 24 V tuyến tính, CN7505A2001 Honeywell 5 Nm 24 V có phản hồi vị trí: van đi tới đúng phần trăm hành trình theo tín hiệu, và bản có phản hồi cho DDC đọc lại vị trí thật. Đây là loại bắt buộc khi cần giữ lưu lượng gió tươi hoặc giữ áp suất ống.
Lỗi hay gặp nhất trong bảng vật tư: ghi mã on/off (CN46xx, CN61xx) nhưng bản vẽ điều khiển lại yêu cầu tín hiệu 0–10 V. Đến lúc lập trình DDC mới phát hiện, và đổi mã thì phải chờ hàng.
⚠️ Lưu ý khi lắp: quay trục van bằng tay hết hành trình trước khi kẹp động cơ, để biết chiều đóng và chắc chắn trục không kẹt; kẹp lệch chiều là logic điều khiển đảo. Dùng nút ly hợp (nếu có, như trên CN4610A1001) để đặt vị trí ban đầu mà không cấp điện. Với nguồn 24 V, cộng dòng của tất cả động cơ trên cùng biến áp — nhiều động cơ chạy đồng thời lúc khởi động hệ là lúc biến áp sụt áp và động cơ kêu. Chừa khoảng trống để tháo động cơ mà không phải rã ống gió. Và ghi mô-men, chiều quay, kiểu tín hiệu lên nhãn dán tại chỗ: lần thay sau sẽ không phải mò lại.
Van gió chống cháy là nhóm riêng
Dòng CN là loại không lò xo hồi vị — mất điện thì van đứng im tại vị trí đang có. Với van chặn khói, yêu cầu là van phải tự về vị trí an toàn khi mất nguồn, nên phải dùng dòng có lò xo như MS8109F1210 Honeywell động cơ van gió chống cháy 9 Nm 24 V. Dùng CN cho van chặn khói là sai nguyên tắc an toàn, dù thiết bị vẫn quay tốt.
Câu hỏi hay gặp
❓ Mô-men động cơ van gió Honeywell CN cần bao nhiêu cho van 2 m²?
Với động cơ van gió Honeywell CN, quy tắc thực dụng là 5 – 7 Nm cho mỗi mét vuông cánh van ở áp làm việc thông thường, cộng dự phòng cho ma sát trục và gioăng. Van 2 m² thì cỡ 10 Nm là hợp lý. Con số chính thức phải lấy từ bảng của nhà sản xuất van gió, vì van có gioăng chặn kín nặng tay hơn van thường.
❓ Hai động cơ song song trên một trục được không?
Được, và đó là cách xử lý van gió lớn khi không có mã mô-men đủ: hai động cơ cùng mã, cùng kiểu điều khiển, cùng tín hiệu, kẹp trên cùng trục. Phải chắc chắn cả hai cùng chiều quay và cấu hình giống nhau, nếu không chúng chống nhau.
❓ Nguồn 230 V và 24 V nên chọn loại nào?
24 V an toàn hơn cho thi công, dễ đưa vào UPS, và là lựa chọn mặc định khi tủ đã có 24 V cho DDC. 230 V tiện khi động cơ nằm xa tủ điều khiển và không muốn kéo thêm nguồn. Lưu ý dòng CN46xx là 230 V, nên đừng ghép nó vào nhánh 24 V.
❓ Hành trình 65 – 95 giây có chậm quá không?
Với van gió điều tiết thì đó là tốc độ hợp lý: chuyển động chậm giúp lưu lượng thay đổi mượt và không gây dao động áp suất trong ống. Chỉ van chặn khói cần đóng trong vài giây, và đó là nhóm dùng động cơ có lò xo.
