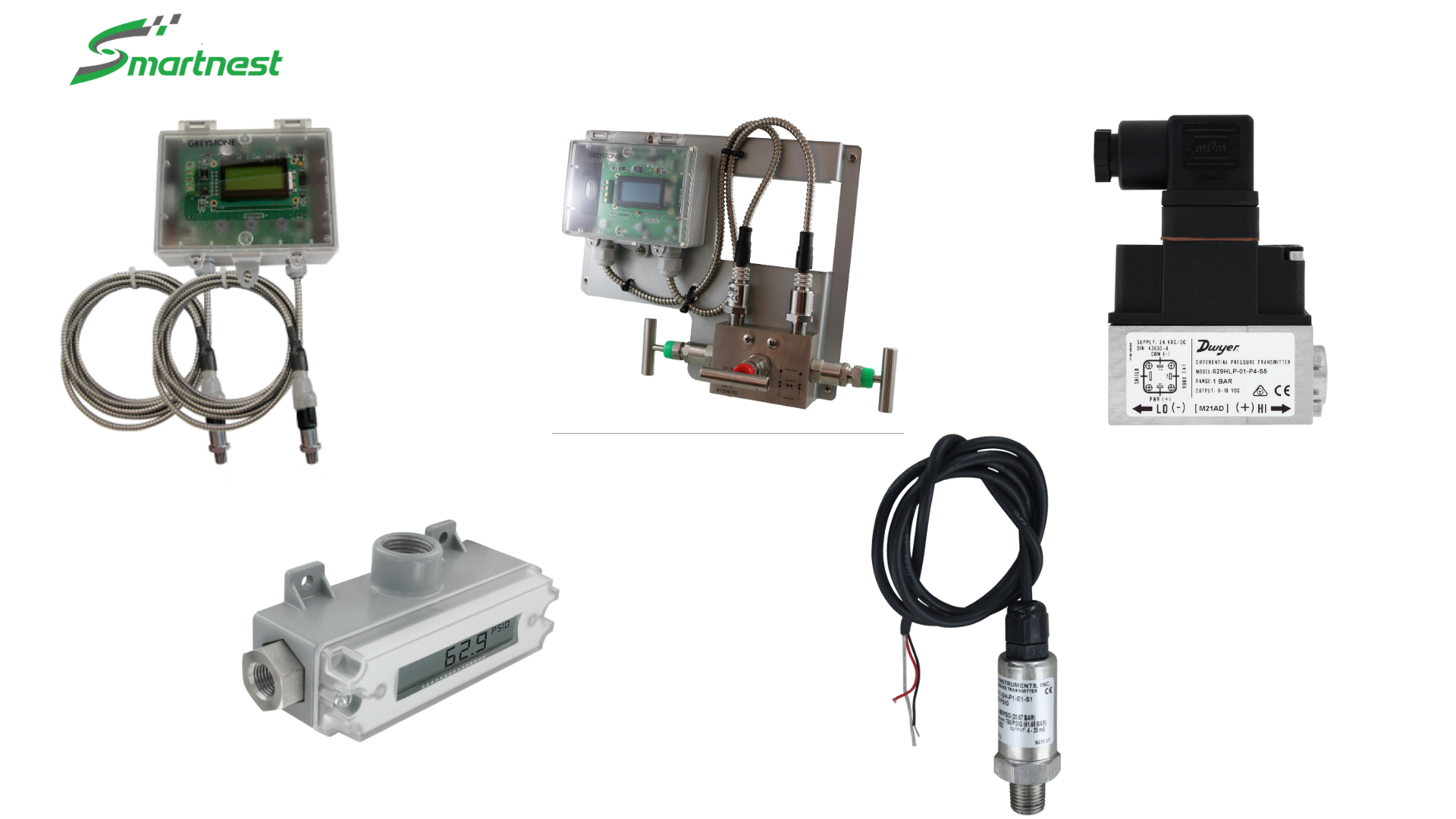

Cảm Biến Chênh Áp Nước Dwyer Và Greystone Trong HVAC

Bơm biến tần cần một tín hiệu để biết khép ga hay mở thêm, và tín hiệu đó là chênh áp giữa ống đi và ống về tại điểm xa nhất của vòng. Nhưng đo chênh áp nước khó hơn đo chênh áp gió ở một điểm mà bảng vật tư hay bỏ qua: chênh lệch cần đo chỉ vài chục kPa, trong khi áp tĩnh trong ống là 4 – 8 bar. Cảm biến chênh áp nước (wet/wet differential pressure transmitter) là nhóm thiết bị làm được việc đó, và bài này nói về cách chọn, bắt đầu từ HADP Greystone cảm biến chênh áp nước độ chính xác cao.

Vì sao không dùng hai cảm biến áp rồi trừ nhau

Cách làm đó rất phổ biến và gần như luôn cho kết quả tệ. Lý do là số học: hai cảm biến 0 – 10 bar với sai số 1% FS mỗi cái, tức ±0,1 bar mỗi cái. Trừ hai số cho ra chênh áp, nhưng sai số thì cộng lại — ±0,2 bar, tức ±20 kPa. Trong khi đại lượng cần đo thường chỉ 30 – 80 kPa. Sai số bằng một phần ba giá trị đo là không dùng được cho điều khiển bơm.

Cảm biến chênh áp thật đo trực tiếp hiệu hai phía trên cùng một phần tử hoặc một cặp phần tử đã bù nhau, nên sai số tính theo thang chênh áp chứ không theo thang áp tĩnh. Đây là lý do HADP Greystone dùng cặp cảm biến rời chịu áp tĩnh cao thay vì một màng ngăn — vừa chịu được 35 bar áp tĩnh, vừa phân giải được phần chênh lệch nhỏ.

Van 3 ngả: khoản nhỏ quyết định việc bảo trì

Muốn hiệu chuẩn điểm không của cảm biến chênh áp nước thì phải làm cho hai phía bằng áp nhau. Không có van cân bằng thì cách duy nhất là đóng van chặn hai đầu, xả áp, tháo ống — nghĩa là mỗi lần zero là một buổi và một lần xả nước.

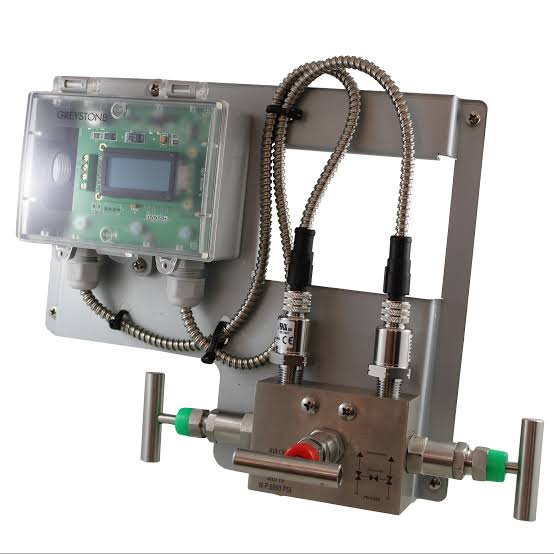

Bản kèm van 3 ngả gắn sẵn trên giá đỡ — HADP-3VB Greystone cảm biến chênh áp kèm van 3 ngả và DP-3VB Greystone cảm biến chênh áp kèm van 3 ngã và giá đỡ — biến việc đó thành ba động tác: mở van cân bằng, zero, đóng lại. Chênh lệch giá giữa bản có và không có van nhỏ hơn nhiều so với công lao động cho hai lần hiệu chuẩn.

⚠️ Lưu ý khi lắp: lắp cảm biến thấp hơn hai điểm lấy áp để ống dẫn luôn đầy nước và không bẫy khí — bọt khí trong ống dẫn là nguyên nhân số một làm số chênh áp nhảy. Sau khi lắp, xả khí ở hai đầu cho tới khi ra nước liên tục. Đặt V2-YST Honeywell lọc chữ Y phía trước nếu điểm lấy áp nằm sau đoạn ống mới thi công. Ống dẫn hai phía nên cùng chiều dài và cùng cao độ để triệt tiêu cột nước tĩnh; lệch cao độ 1 m là lệch khoảng 10 kPa, đủ làm sai lệch hẳn tín hiệu điều khiển bơm. Và ghi lại giá trị zero ban đầu vào biên bản — đó là số để so sánh khi sau này nghi cảm biến trôi.

Ba việc chênh áp nước làm được

1. Điều khiển bơm biến tần. Đặt cảm biến ở nhánh xa nhất và giữ chênh áp không đổi; tải giảm thì van khép, chênh áp tăng, biến tần hạ tần số. Đây là cách tiết kiệm điện bơm lớn nhất trong vòng nước lạnh.
2. Giám sát lọc và trao đổi nhiệt. Chênh áp qua bộ lọc nước hoặc qua thiết bị trao đổi nhiệt tấm tăng dần là dấu hiệu bám cặn — phát hiện bằng số liệu thay vì chờ tới khi lưu lượng sụt hẳn.
3. Kiểm tra bơm. Chênh áp giữa đầu hút và đầu đẩy so với đường đặc tính bơm cho biết bơm còn đạt cột áp thiết kế hay đã mòn cánh. Ghép cùng 271UHM bộ đo công suất lạnh thì có đủ số liệu đánh giá cả vòng.

Lưu ý phân biệt với cảm biến áp suất một điểm như 628-75-GH-P1-E1-S1 Dwyer cảm biến áp suất nước: nó cho áp tuyệt đối tại một chỗ, dùng để giám sát áp vòng và bảo vệ bơm, không thay được phép đo chênh áp.

Câu hỏi hay gặp

❓ Cảm biến chênh áp nước đặt ở đâu trong vòng?

Thông thường ở nhánh xa nhất hoặc nhánh có tổn thất lớn nhất — điểm mà nếu đủ áp thì mọi nhánh khác đều đủ. Một số thiết kế đặt ngay tại đầu bơm để đơn giản đi dây, nhưng khi đó phải đặt điểm điều khiển cao hơn và mất một phần lợi ích tiết kiệm điện.

❓ Dải 35 bar có quá lớn cho vòng nước 6 bar?

Con số 35 bar là áp tĩnh thiết bị chịu được, không phải thang đo chênh áp. HADP cho chọn 4 dải đo chênh áp trong menu, nên chọn dải phù hợp với chênh lệch thật (ví dụ 0 – 100 kPa) trong khi vẫn chịu được áp tĩnh của hệ.

❓ Sai số ±0,5% FS là bao nhiêu kPa?

Tính theo dải đo chênh áp đã chọn, không theo áp tĩnh. Dải 0 – 100 kPa thì ±0,5% là ±0,5 kPa — đủ tốt cho điều khiển bơm và giám sát lọc. Đây chính là lý do việc chọn đúng dải trong menu quan trọng hơn con số phần trăm.

❓ Đo hai chiều để làm gì?

Có những vị trí dòng chảy đảo chiều theo chế độ vận hành — ống cân bằng giữa hai vòng, nhánh có bơm dự phòng. Thiết bị đo hai chiều cho số âm khi dòng đảo thay vì kẹp về 0, nhờ đó BMS phát hiện được chế độ chạy sai.
