So Sánh Các Đồng Hồ Đo Chênh Áp
Đội vận hành cần một thiết bị mang theo người để kiểm tra chênh áp tại nhiều điểm trong ngày: trước và sau lọc, trên ống gió, trong phòng sạch, ở buồng quạt. Thiết bị gắn cố định không giải quyết việc này, còn thiết bị cầm tay thì có tới bốn kiểu khác nhau về nguyên lý và giá. Bài này so các đồng hồ đo chênh áp cầm tay (handheld differential pressure gauge) và áp kế đọc trực tiếp đang bán, bắt đầu từ 477AV Dwyer đồng hồ đo chênh áp cầm tay.
| Mã | Kiểu | Dải đo | Độ chính xác | Nguồn | Ghi chú |
|---|---|---|---|---|---|
| 477AV Dwyer | Điện tử cầm tay | 0–1 · 0–10 · 0–40 in w.c. (3 mã) | ±0,5% F.S (60–78 °F) | Pin 9 V alkaline | Thân nhôm; đầu răng cưa 1/8″ và 3/16″ |
| 475 Dwyer | Điện tử cầm tay Mark III, chống nổ | 0–1 in w.c. đến 0–150 psi (11 mã) | ±0,5% F.S (60–78 °F) | Pin 9 V | Chứng nhận CE và FM, đo được khí cháy; vỏ nhôm đùn, 306 g |

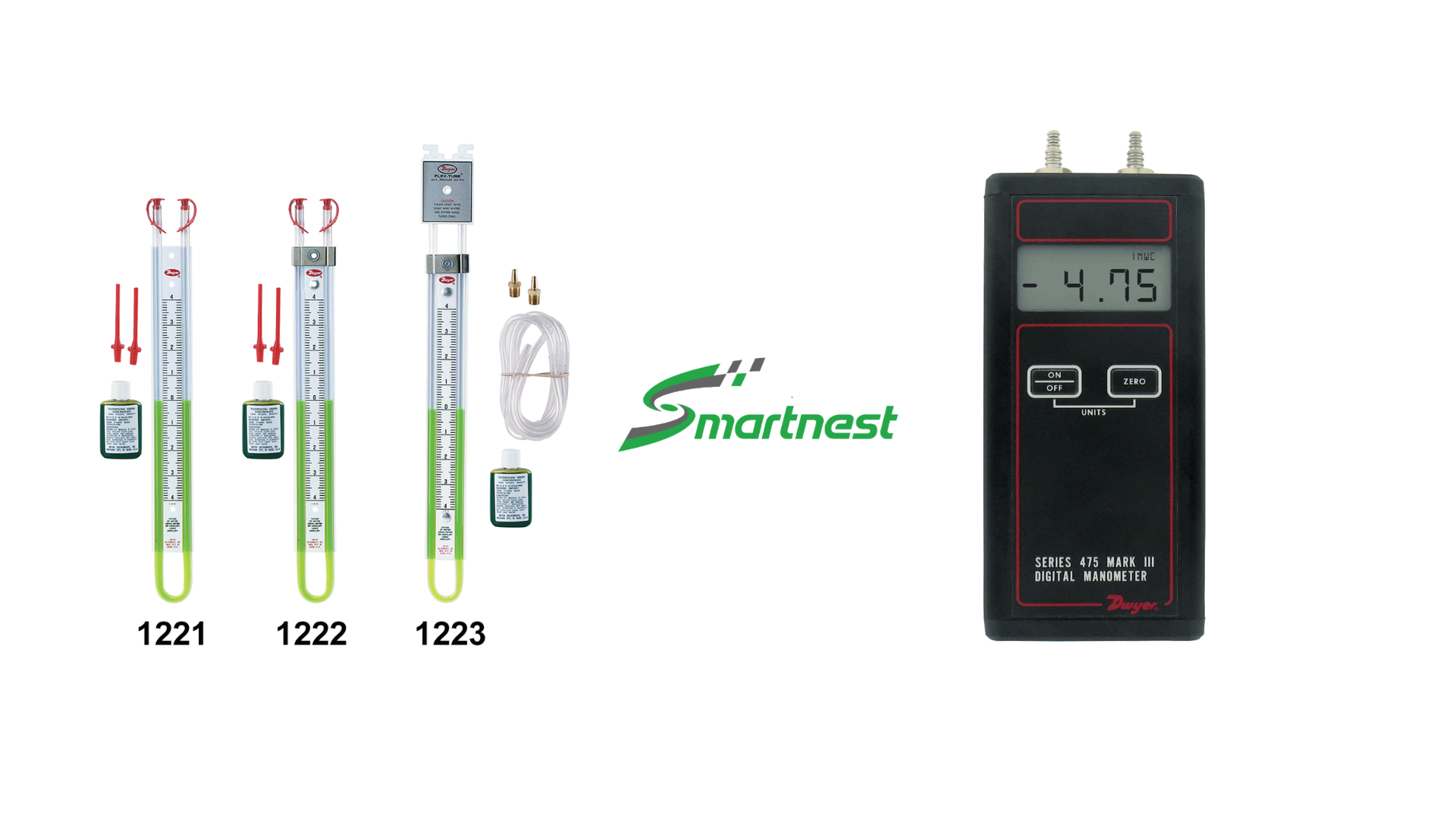

| 1222 Dwyer | Áp kế chữ U ống mềm Flex-Tube | 8–36 in w.c. · M200–M1000 mm w.c. | Đọc trực tiếp theo vạch | Không cần nguồn | Tổng áp cho phép tới 100 psi; chất chỉ báo nước, thuỷ ngân (-W/M) hoặc dầu đỏ (-D); ống butyrate Ø0,375 inch không vỡ |
| 2-5000 Dwyer | Đồng hồ cơ Minihelic II gắn panel | 0–25 · 0–50 mm nước · 0–5 và 0–10 in w.c. | ±5% toàn thang ở 21,1 °C | Không cần nguồn | Lỗ panel 2-5/8 inch; nylon gia cường sợi thuỷ tinh; áp liên tục 30 psig (2,067 bar) |
| 2300 Series Dwyer | Đồng hồ cơ Magnehelic zero center | 50-0-50 Pa đến 1,5-0-1,5 kPa | ±2% FS | Không cần nguồn | Thang hai chiều quanh 0, mặt 4 inch |
Thiết bị đo chênh áp cầm tay và đọc trực tiếp đang bán tại SmartNest. Thông số lấy từ trang sản phẩm từng mã.
Cầm tay điện tử hay áp kế đọc trực tiếp?
Hai nhóm này khác nhau ở ba điểm thực tế, không phải ở độ chính xác:
- Thời gian thao tác. Thiết bị điện tử bật nguồn là đọc được ngay; áp kế chữ U phải để yên cho cột chất lỏng ổn định, và phải dựng thẳng đứng. Đi kiểm 20 điểm trong một buổi thì khác biệt này cộng lại rất lớn.
- Độ tin cậy dài hạn. Áp kế chữ U không có gì để trôi hay hết pin — nó là cột chất lỏng và một thang vạch. 1222 Dwyer áp kế chữ U ống mềm Flex-Tube còn có kẹp từ để bám lên vỏ tủ AHU, ống butyrate không vỡ. Đây là thiết bị đối chiếu tốt khi nghi ngờ số đọc của thiết bị điện tử.
- Môi trường. Khu vực có khí cháy thì chỉ dùng thiết bị có chứng nhận phù hợp — 475 Dwyer đồng hồ áp suất số chống nổ có CE và FM và công bố đo được khí cháy, với 11 dải từ 0–1 in w.c. tới 0–150 psi.
Trong thực tế nhiều đội mang cả hai: một thiết bị điện tử cho công việc hàng ngày và một áp kế chữ U trong xe làm chuẩn đối chiếu. Chi phí của cái thứ hai rất nhỏ so với việc tranh luận số đo với nhà thầu.
Dải đo: chỗ hay chọn sai nhất
Đơn vị inch nước (in w.c.) vẫn phổ biến trong catalog Dwyer, còn hồ sơ Việt Nam dùng Pa — và 1 in w.c. xấp xỉ 249 Pa. Bản 0–1 in w.c. của 477AV Dwyer tương ứng khoảng 0–250 Pa, đúng vùng chênh áp phòng sạch và lọc thô; bản 0–10 in w.c. là khoảng 0–2.500 Pa cho cụm nhiều tầng lọc; bản 0–40 in w.c. khoảng 0–10.000 Pa cho quạt áp cao.
Sai số ±0,5% toàn thang nghĩa là bản 0–40 in w.c. sai khoảng ±50 Pa — dùng nó đo chênh áp phòng sạch 15 Pa là vô nghĩa. Đội vận hành nên có hai dải chứ không phải một thiết bị dải rộng: một bản dải thấp cho phòng sạch và lọc thô, một bản dải cao cho quạt và cụm lọc.
⚠️ Lưu ý khi đo: luôn zero thiết bị trước mỗi lượt đo, với hai cổng thông khí trời — pin yếu và thay đổi nhiệt độ đều làm trôi điểm không. Ống nối càng ngắn càng tốt và không gập. Khi đo trên ống gió, cắm đầu lấy áp vuông góc thành ống để lấy áp tĩnh, không chọc nghiêng theo dòng. Với áp kế chữ U, dựng thẳng đứng và dùng đúng chất chỉ báo mà thang đo được hiệu chuẩn theo — A-101 Dwyer dầu chỉ báo màu đỏ tỉ trọng 0,826 cho bản dầu; nạp dầu khác tỉ trọng là toàn bộ vạch sai tỉ lệ. Ghi lại điều kiện đo (quạt chạy tốc độ nào, lọc mới hay cũ) cùng với số đọc, vì con số một mình không nói được gì sau ba tháng.
Khi nào nên gắn cố định thay vì cầm tay

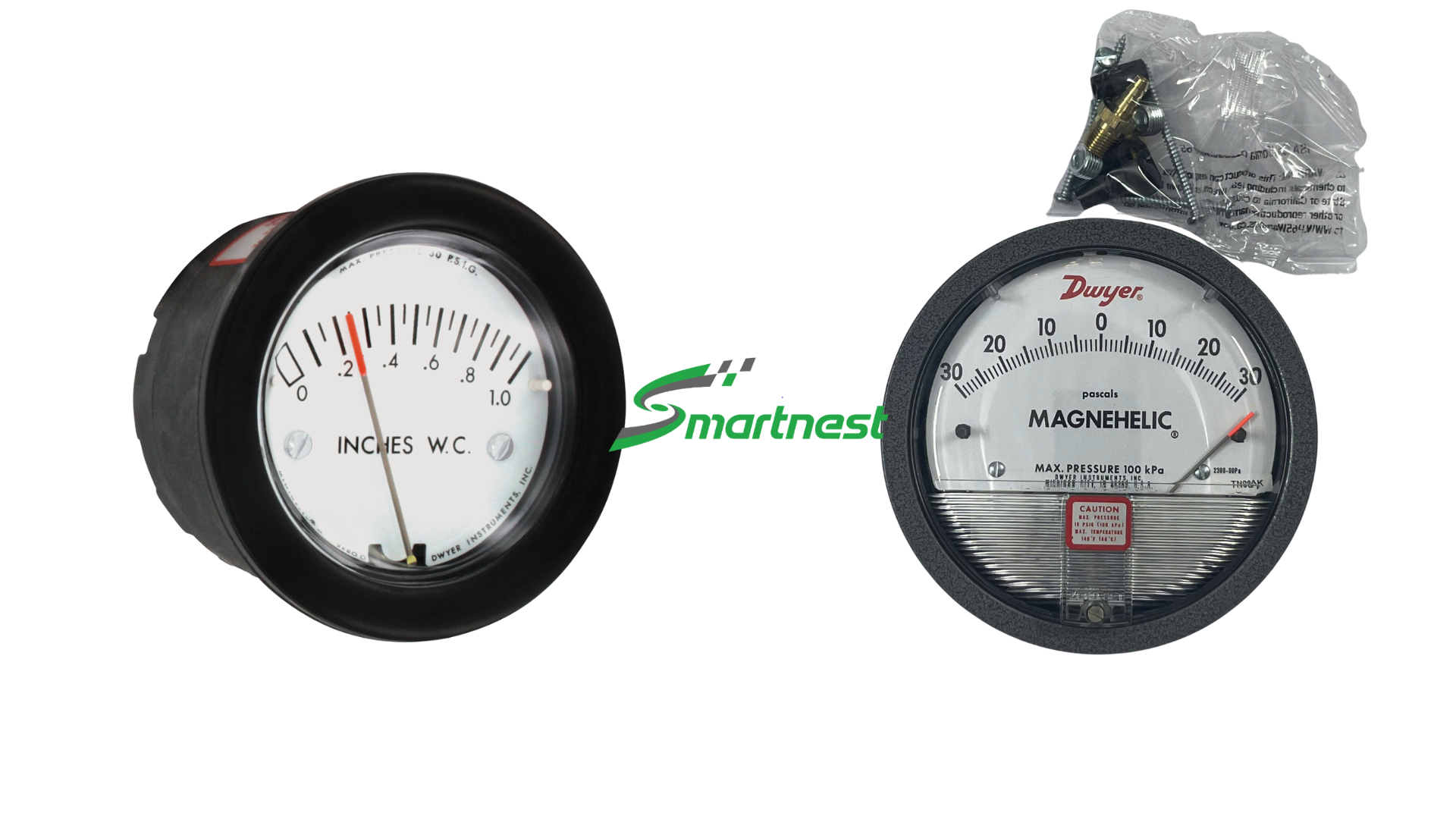

Đo cầm tay cho ảnh chụp tại một thời điểm; điều khiển và cảnh báo cần số liệu liên tục. Nếu một điểm phải kiểm hơn một lần mỗi tuần, gắn cố định rẻ hơn về công lao động: đồng hồ cơ 2-5000 Dwyer đồng hồ chênh áp Minihelic II gắn panel lỗ 2-5/8 inch cho vị trí chật, 2000-500PA Dwyer đồng hồ chênh áp Magnehelic 0–500 Pa cho mặt 4 inch dễ đọc từ xa, hoặc 2300 Series Dwyer đồng hồ chênh áp zero center khi cần thang hai chiều quanh 0 cho phòng có thể chuyển giữa áp dương và áp âm.
Câu hỏi hay gặp
❓ Đồng hồ đo chênh áp cầm tay có thay được thiết bị gắn cố định?
Không, và ngược lại cũng không. Thiết bị cầm tay dùng để kiểm tra, cân bằng và đối chiếu; thiết bị gắn cố định dùng để giám sát liên tục và báo động. Một hệ hoàn chỉnh cần cả hai, với vai trò rõ ràng.
❓ ±0,5% F.S ở 60–78 °F nghĩa là gì?
Là sai số công bố trong khoảng nhiệt độ môi trường 15,5 – 25,5 °C. Ngoài khoảng đó sai số lớn hơn — điều đáng lưu ý khi đo trong phòng máy nóng hoặc trên mái buổi trưa. Với phép đo cần đưa vào hồ sơ, ghi cả nhiệt độ môi trường lúc đo.
❓ Áp kế chữ U đo được chênh áp nước không?
1222 công bố tổng áp cho phép tới 100 psi, nên đo được chênh áp trên hệ có áp tĩnh trong giới hạn đó. Nhưng cần thận trọng: chất chỉ báo và nước hệ không được trộn vào nhau, và phải xả khí đúng cách. Với đường nước, thiết bị chuyên dụng cho chênh áp nước là lựa chọn an toàn hơn.
❓ Bao lâu hiệu chuẩn thiết bị cầm tay?
Mỗi 12 tháng với đơn vị có năng lực hiệu chuẩn, và kiểm zero mỗi lần dùng. Nếu thiết bị dùng cho phép đo nghiệm thu hoặc hồ sơ phòng sạch thì giấy hiệu chuẩn còn hiệu lực là bắt buộc — thanh tra hỏi giấy trước khi xem số.
📚 Đọc thêm
- 475 Dwyer đồng hồ áp suất số chống nổ, chứng nhận FM — cho khu vực có khí cháy
- 1222 Dwyer áp kế chữ U ống mềm Flex-Tube — chuẩn đối chiếu không cần nguồn
