SZL-VL-S-D-N – Limit Switch – Công tắc hành trình Honeywell

SZL-VL-S-D-N là gì?

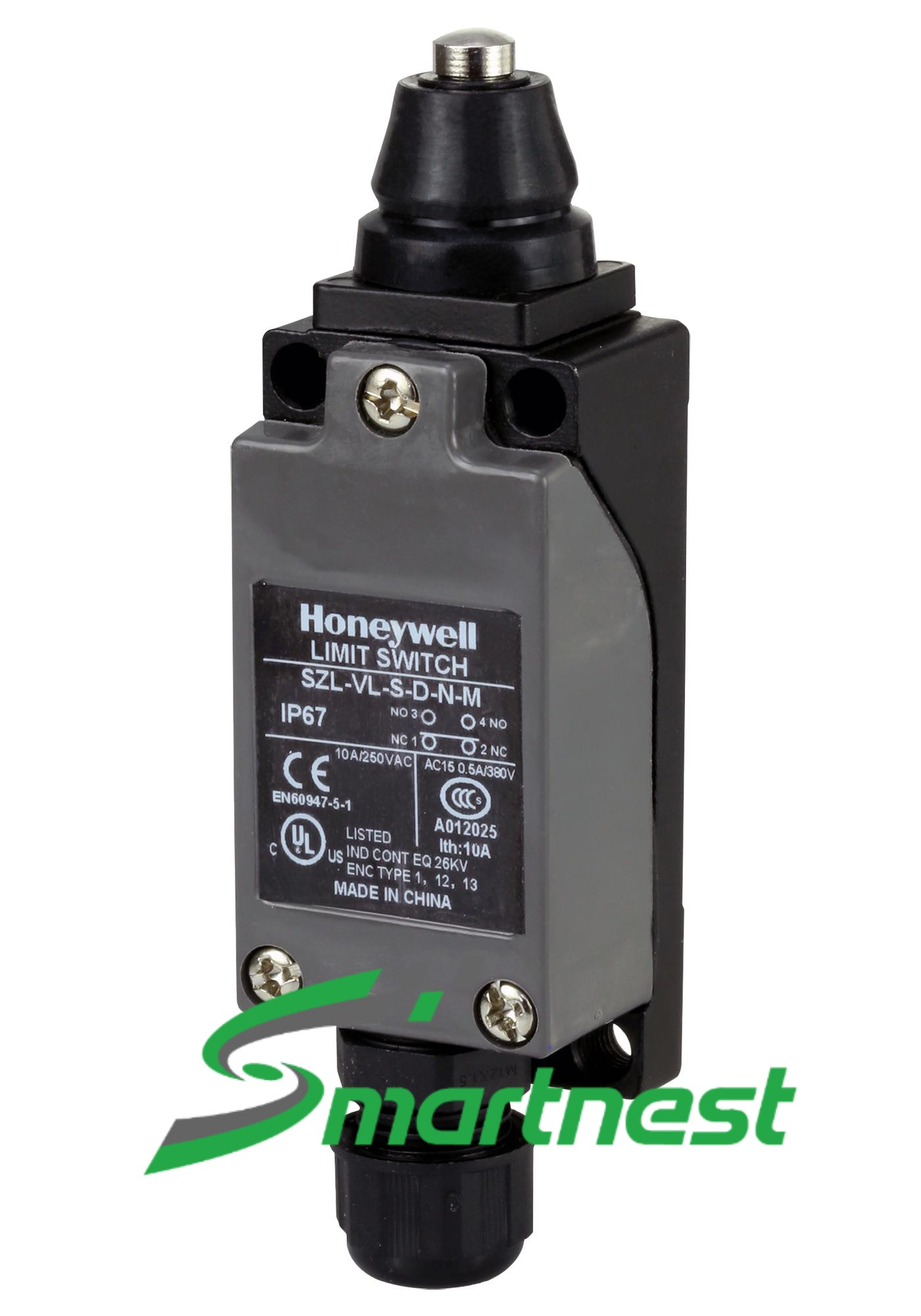

Kiểu nút nhấn (plunger) tác động theo phương thẳng: vật thể ép xuống chốt, chốt truyền lực trực tiếp vào cụm snap-action. Không có cơ cấu đòn bẩy nên lực cần lớn hơn cần gạt, nhưng bù lại vị trí tác động rất chính xác và lặp lại tốt.

Giải mã mã hàng: SZL-VL-S là dòng IP67, D là nút nhấn chốt đỉnh, N là cấp bảo vệ IP67. Bản có thêm ốc siết cáp M12 ghi đầy đủ là SZL-VL-S-D-N-M.

Lưu ý về hành trình: hành trình trước 27 ±0,8 mm là quãng chốt đi trước khi tiếp điểm đảo; hành trình quá chỉ còn 1,5 ±0,06 mm. Biên quá hành trình rất nhỏ nên cữ chặn cơ khí phải được tính kỹ, khác hẳn kiểu cần gạt có tới 70° dự phòng.

Đặc tính sản phẩm

• Kiểu nút nhấn chốt đỉnh, tác động theo phương thẳng đứng
• Hành trình vi sai chỉ 2 ±0,08 mm — độ lặp lại vị trí cao
• Cấp bảo vệ IP67, nhiệt độ làm việc −20…70 °C
• Tiếp điểm snap-action hợp kim bạc, tuổi thọ cơ khí 10 triệu chu kỳ
• Vỏ kim loại đúc, nắp nhựa kỹ thuật chống cháy có sợi thuỷ tinh
• Đạt CCC, CE, UKCA và cULus

Thông số kỹ thuật SZL-VL-S-D-N

Số liệu trích từ catalog Honeywell SZL-VL-S Series.

Giải mã mã hàng và bản cùng dòng

Cách chọn đúng mã

• Chuyển động ép thẳng xuống, cần vị trí chính xác và lặp lại tốt: chọn bản D nút nhấn.
• Chuyển động xoay hoặc vật thể tới ngang: chọn bản J cần gạt con lăn, có tới 70° hành trình quá dự phòng.
• Lưu ý bản D chỉ có 1,5 mm hành trình quá. Nếu cơ cấu có thể chạy quá đà vài milimet thì phải bố trí cữ chặn cứng, nếu không chốt sẽ bị phá.
• Môi trường khô ráo trong nhà, không rửa xịt: dòng SZL-VL đạt IP64 rẻ hơn và đủ dùng.

Lưu ý khi lắp đặt và đấu nối

• Bắt buộc bố trí cữ chặn cơ khí độc lập. Hành trình quá chỉ 1,5 mm — cơ cấu chạy quá đà là phá chốt, không phải chuyện hiếm.
• Vật thể phải ép xuống chốt theo đúng phương thẳng đứng. Ép lệch góc làm chốt kẹt và mòn nhanh.
• Nếu vật thể trượt ngang qua, phải làm mặt vát dẫn hướng — chốt phẳng không chịu được lực ngang.
• Dùng ốc siết cáp đúng cỡ và siết đủ lực để giữ cấp IP67.
• Tuổi thọ điện 0,5 triệu chu kỳ ở 30 lần/phút — với ứng dụng đóng cắt liên tục hãy tính theo con số này chứ không theo 10 triệu chu kỳ cơ khí.
• Kiểm tra lực tác động thực tế: cần 9 N. Cơ cấu đẩy nhẹ hơn sẽ không làm tiếp điểm đảo dứt khoát.

Ứng dụng thực tế

• Xác nhận vị trí khuôn đóng, bàn kẹp, cơ cấu ép thẳng đứng
• Kiểm tra chi tiết đã vào đúng vị trí trên đồ gá
• Giới hạn hành trình xi lanh khí nén và thuỷ lực
• Phát hiện nắp che, cửa tủ máy đã đóng kín
• Ứng dụng trong môi trường rửa xịt của nhà máy thực phẩm, dược phẩm

Câu hỏi thường gặp về SZL-VL-S-D-N

SZL-VL-S-D-N khác bản cần gạt ở điểm nào?

Bản D là nút nhấn chốt đỉnh, tác động theo phương thẳng, hành trình vi sai chỉ 2 mm nên độ lặp lại vị trí rất tốt. Bản cần gạt J tác động theo phương xoay, có tới 70° hành trình quá dự phòng nhưng độ chính xác vị trí thấp hơn.

Lực cần thiết để tác động là bao nhiêu?

9 N. Hành trình trước 27 ±0,8 mm, hành trình vi sai 2 ±0,08 mm, hành trình quá 1,5 ±0,06 mm.

Vì sao phải bố trí cữ chặn riêng?

Vì hành trình quá chỉ 1,5 mm. Nếu cơ cấu chạy quá vị trí thêm vài milimet, chốt sẽ bị ép quá giới hạn và hỏng. Cữ chặn cơ khí độc lập là bắt buộc, không phải khuyến nghị.

Công tắc có chống nước không?

Cấp bảo vệ IP67 — chịu bụi hoàn toàn và ngâm nước tạm thời, với điều kiện ốc siết cáp được siết đúng cỡ dây.

Chữ N trong mã nghĩa là gì?

N là ký hiệu cấp bảo vệ IP67 theo bảng chọn của catalog. Ký tự M ở cuối (nếu có) là ốc siết cáp M12.
